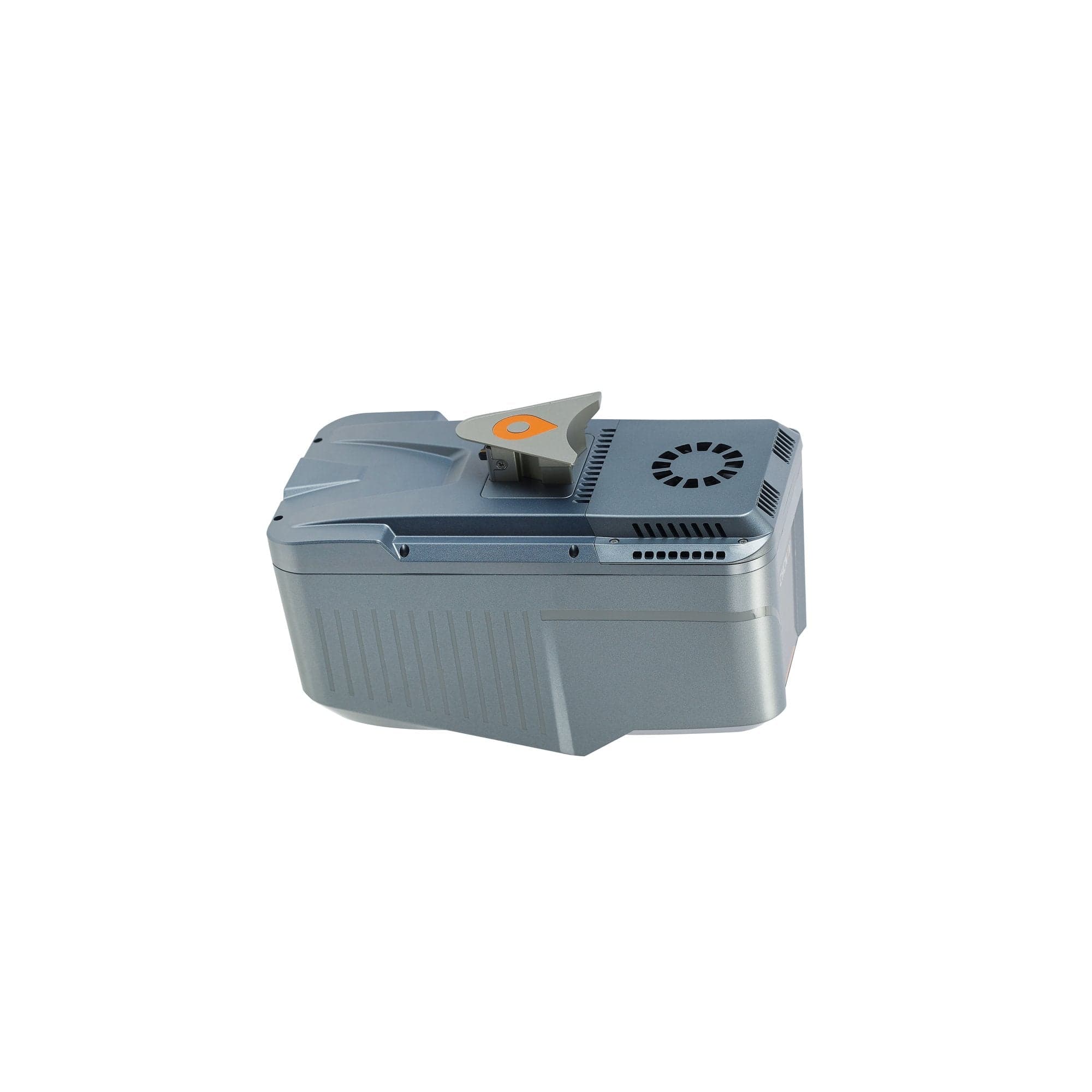

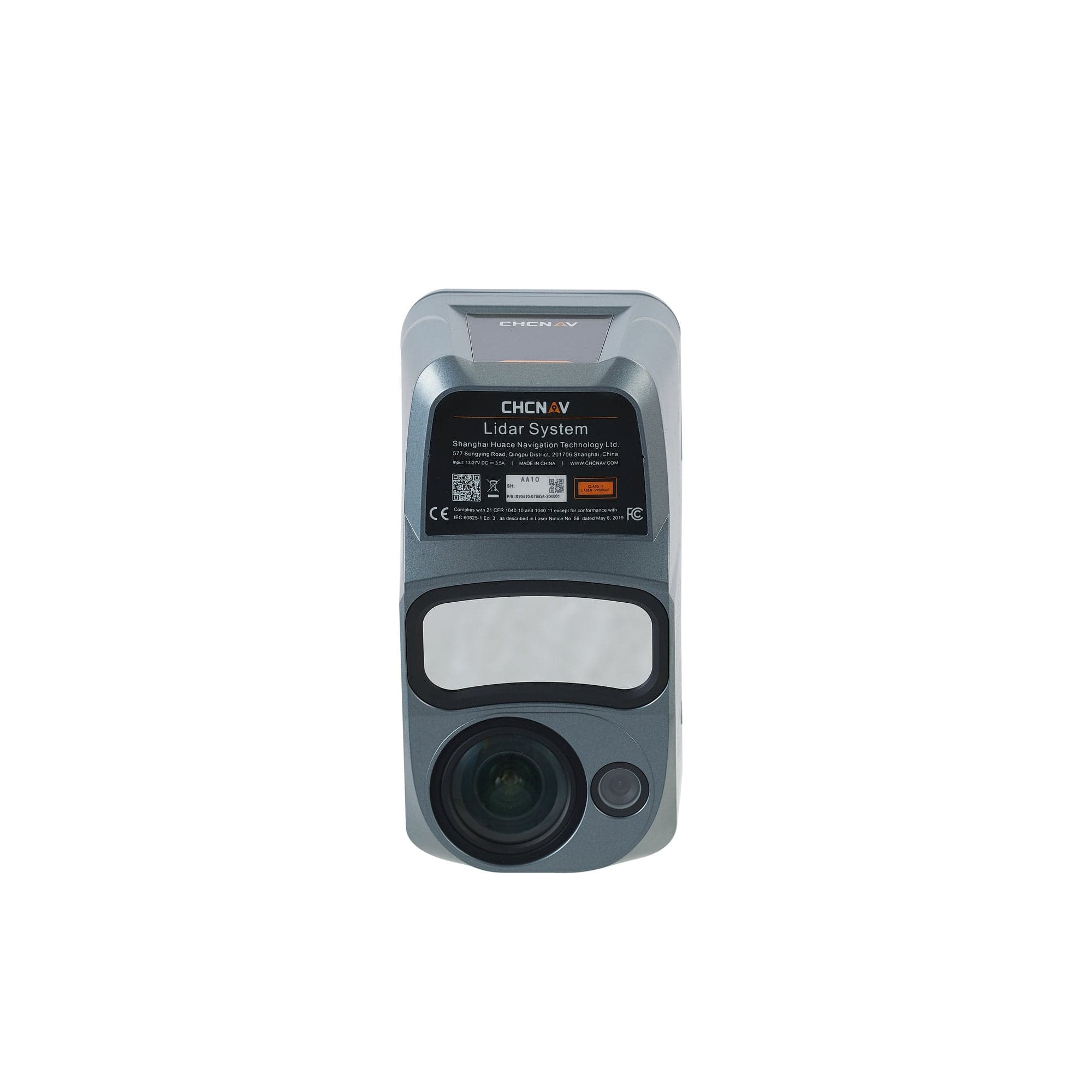

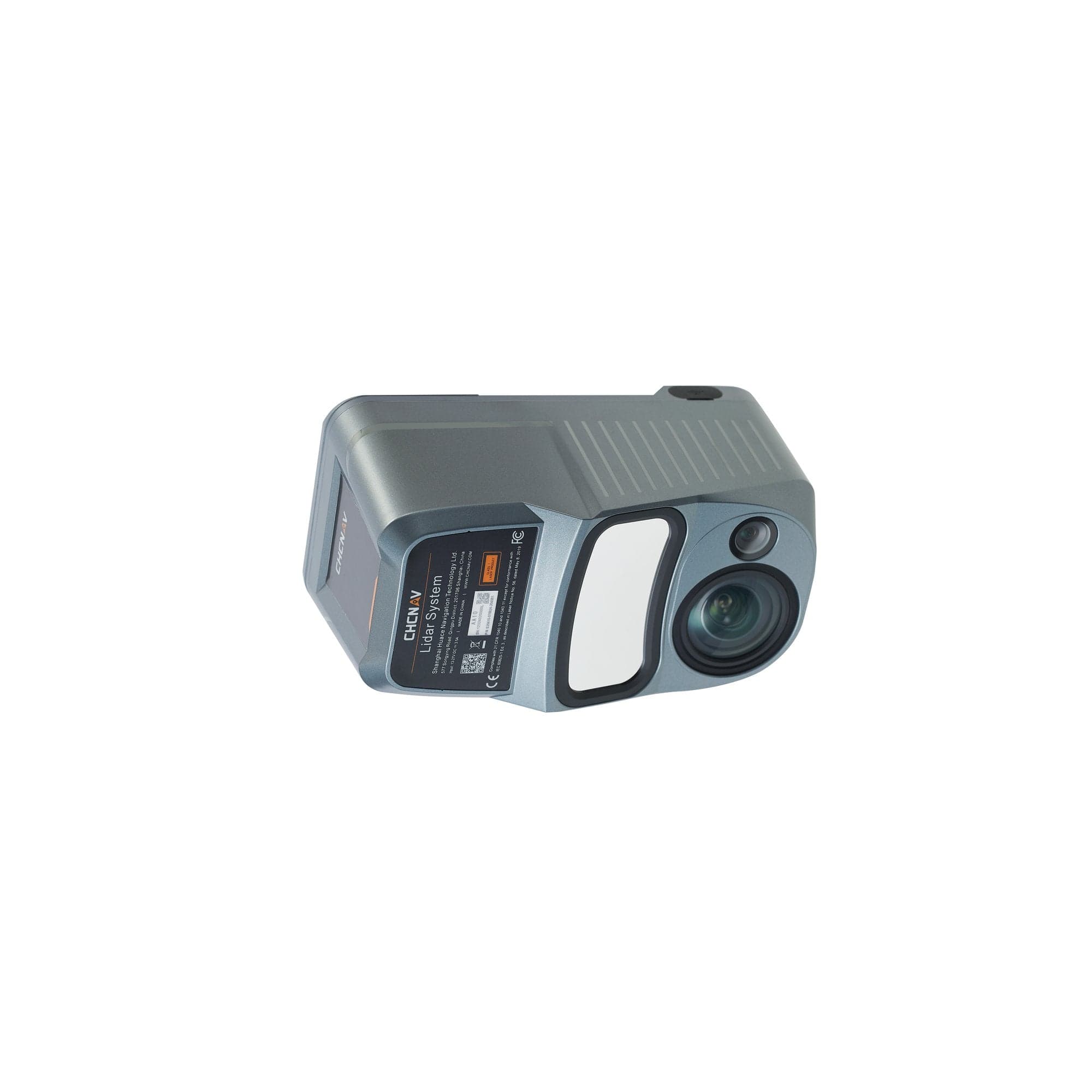

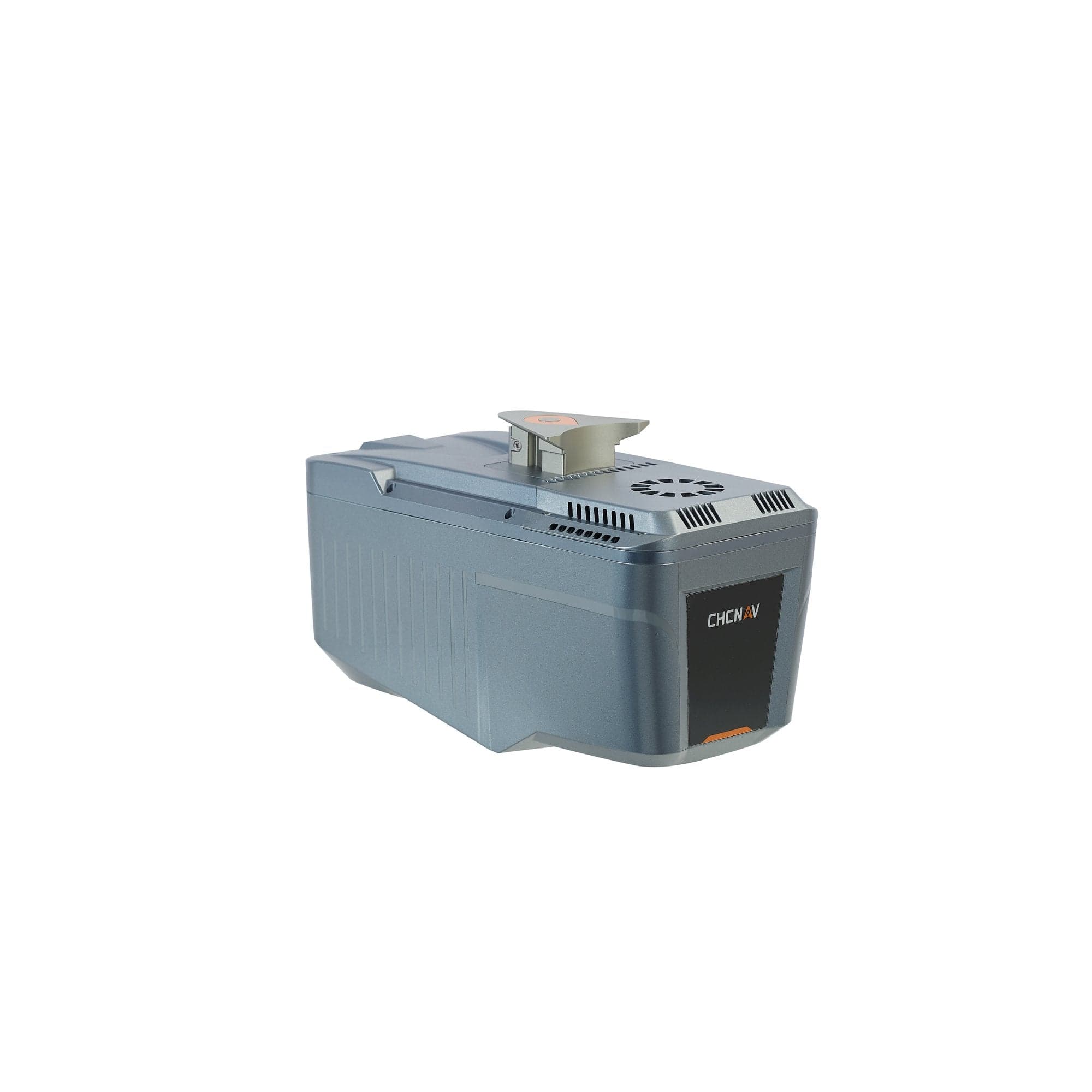

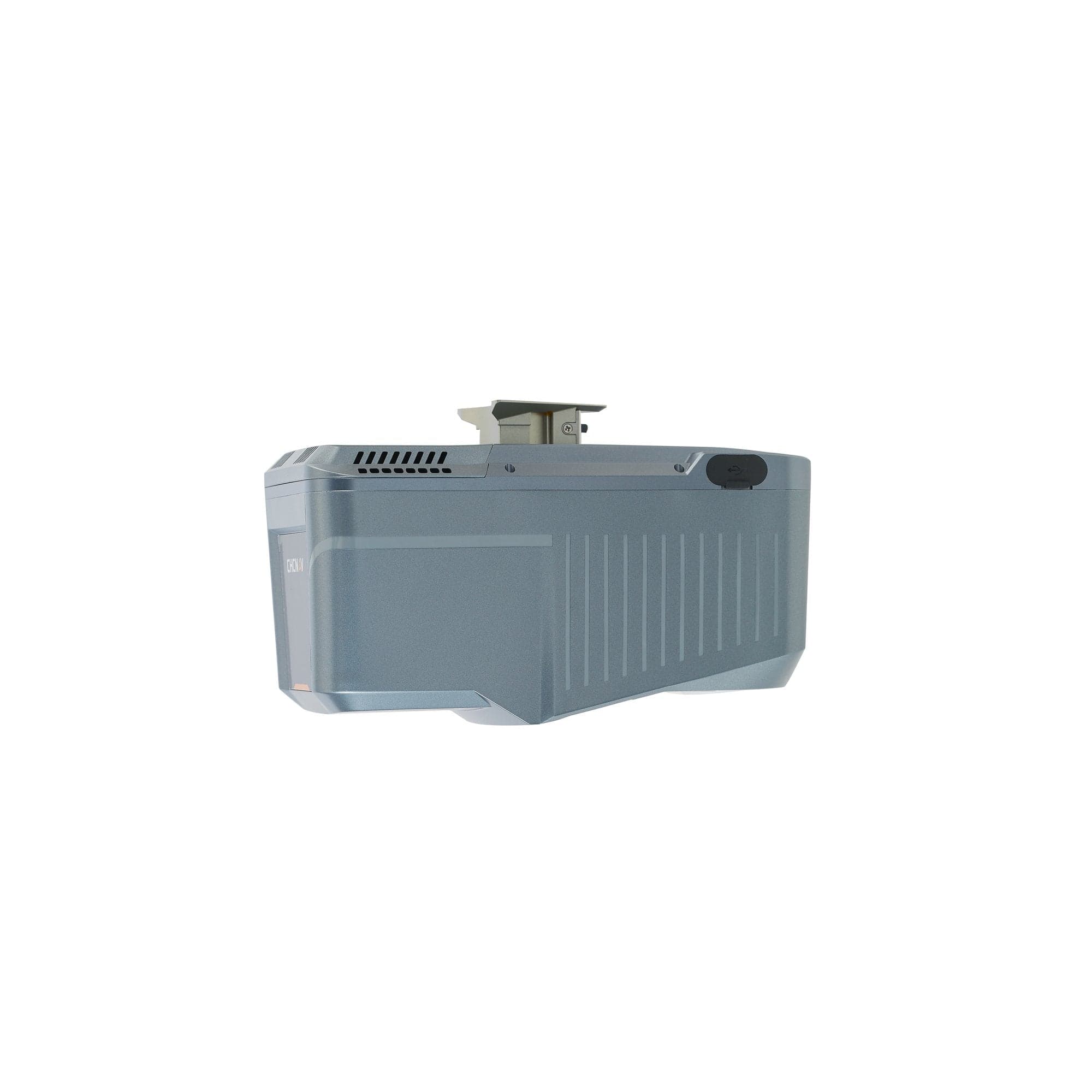

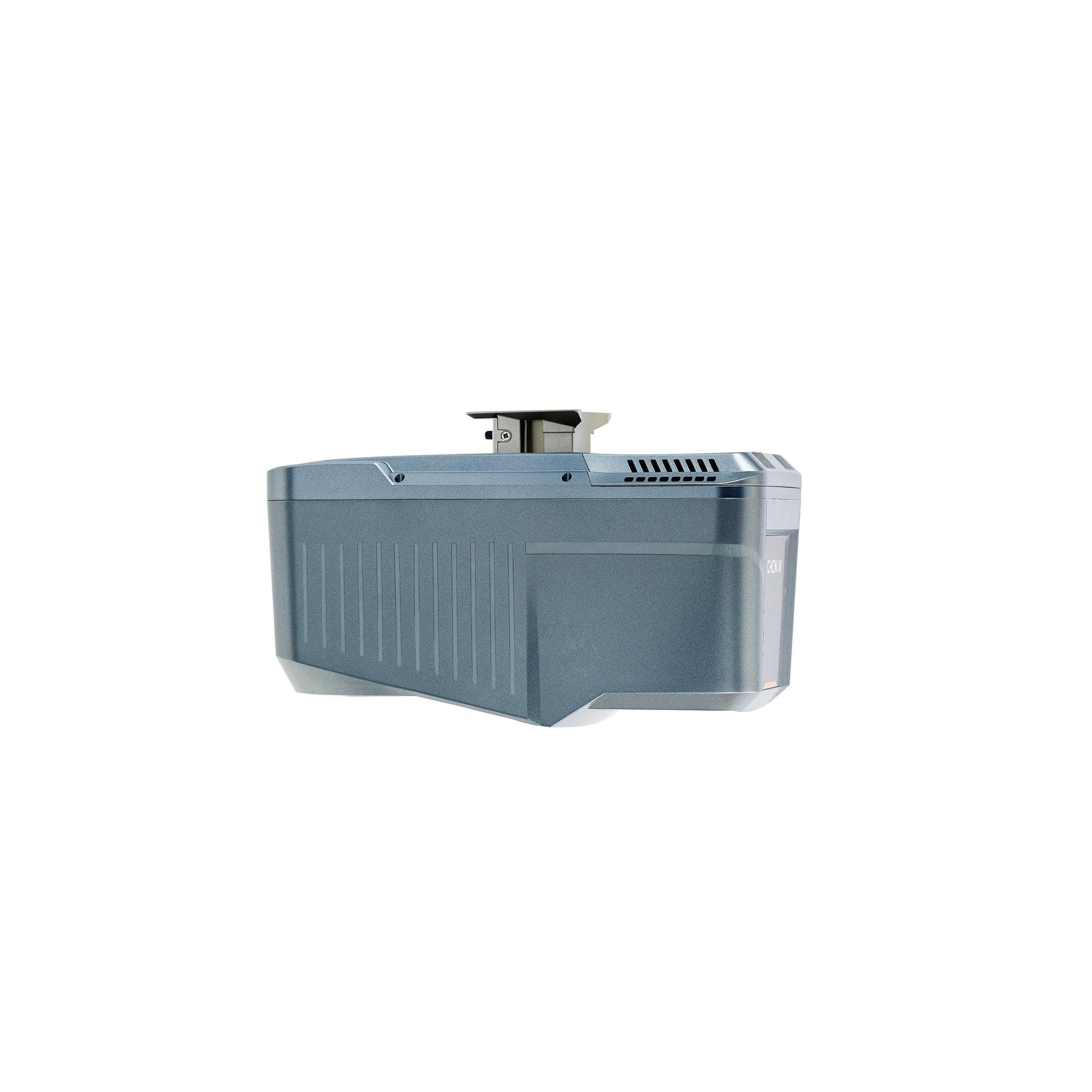

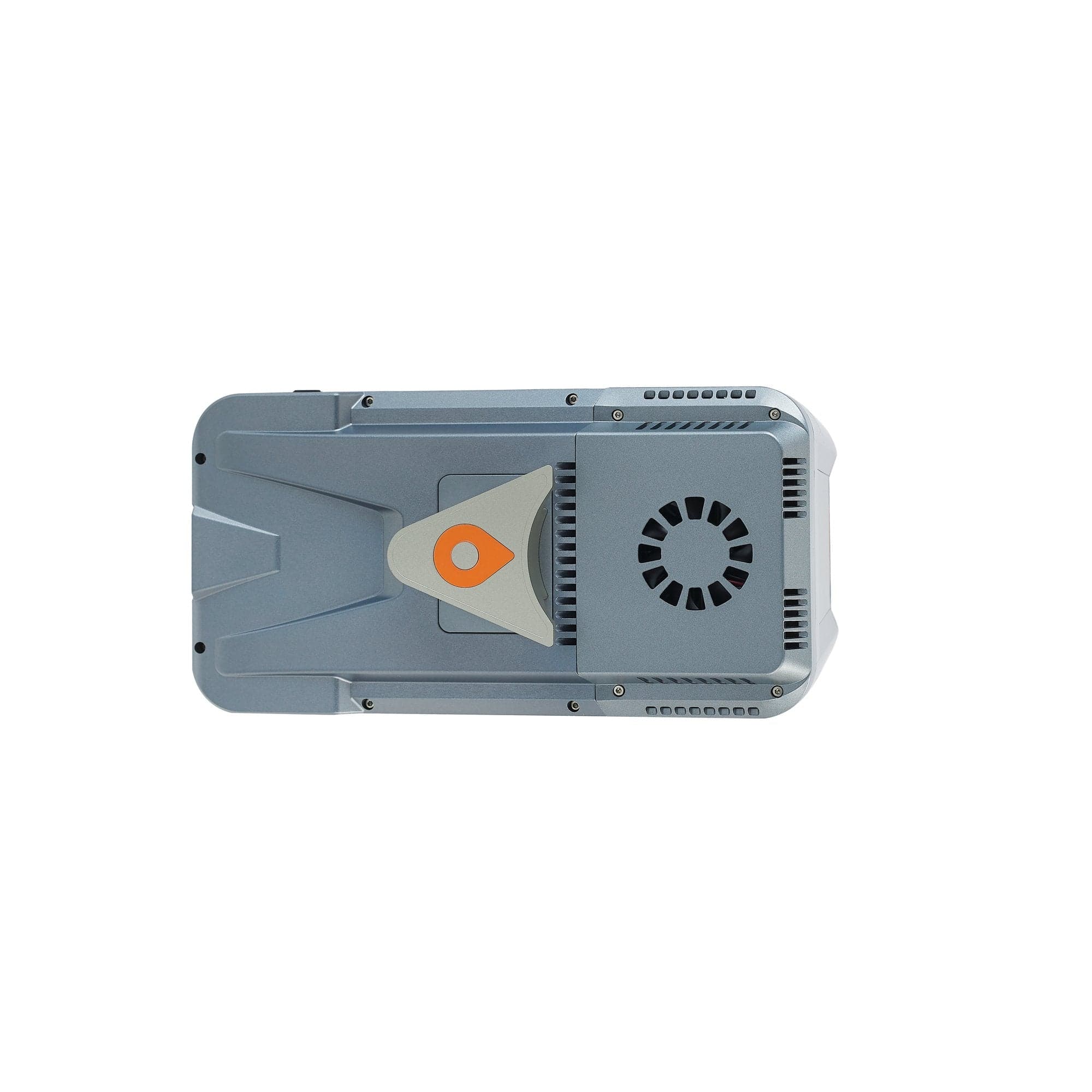

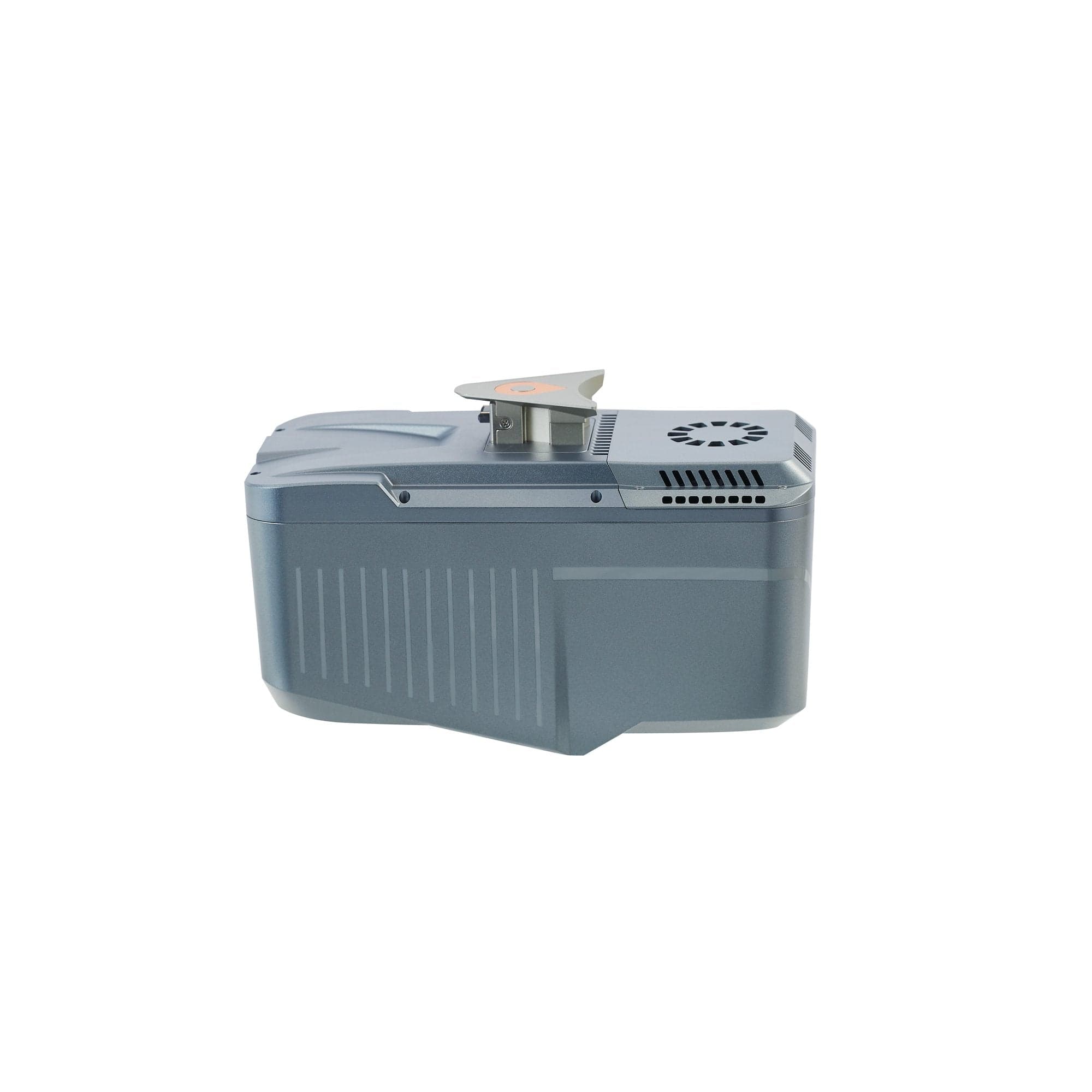

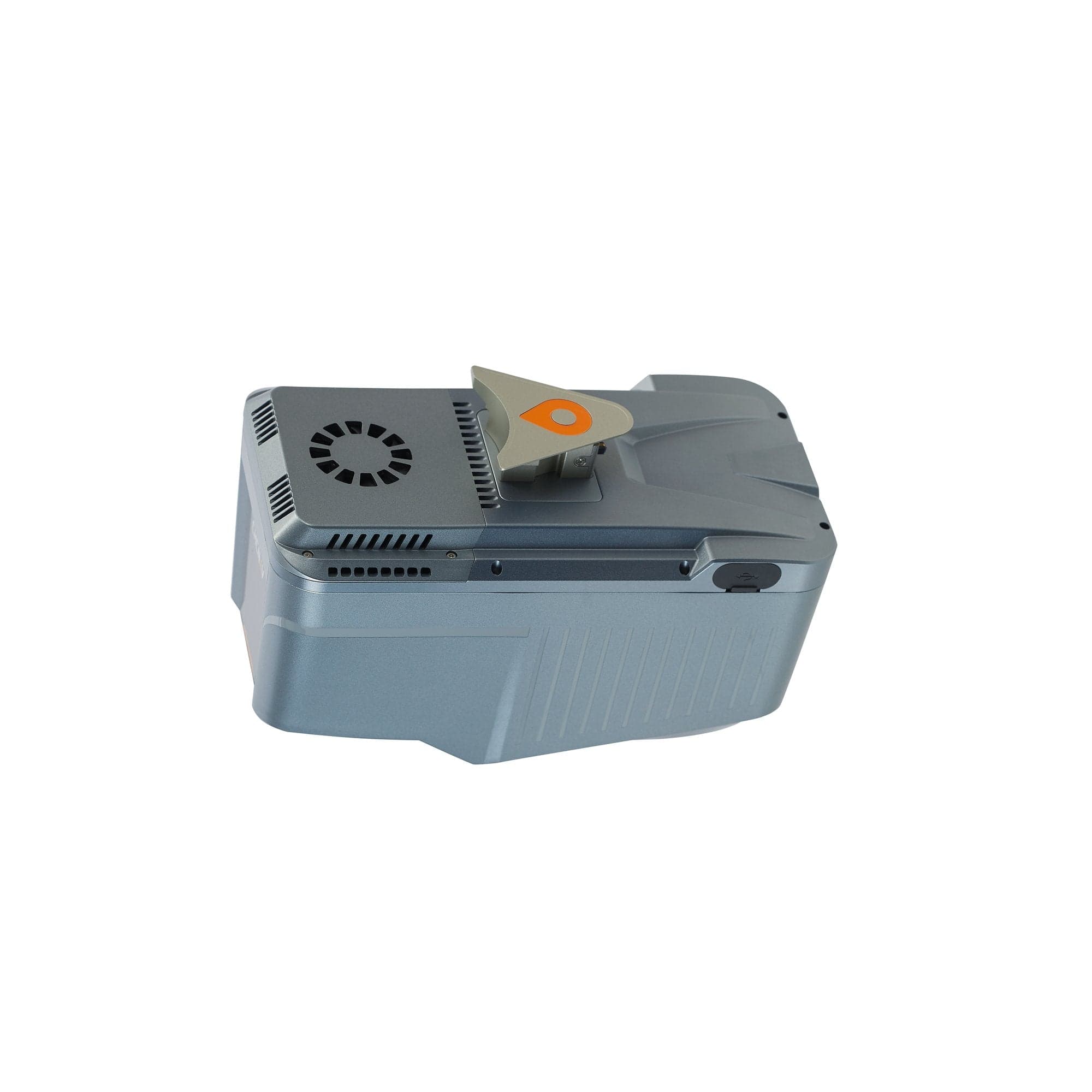

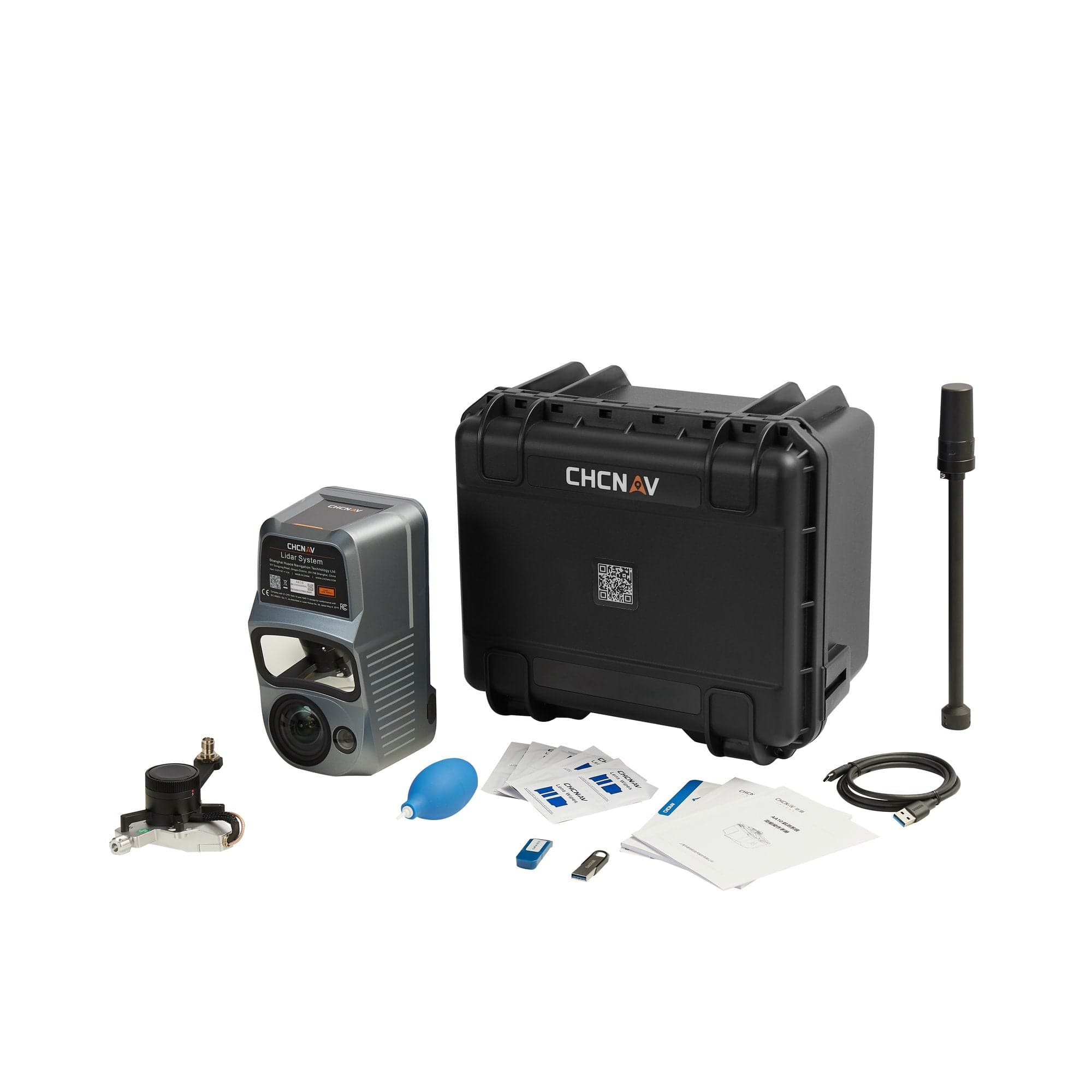

CHCNAV AlphaAir10
AlphaAir 10は、UAV LiDARマッピングおよびドローン写真測量の厳しい要件を満たすように設計された、プロ仕様の航空機搭載型LiDAR+RGBシステムです。この先進的なソリューションは、優れたLiDAR技術と高精度GNSS測位、IMU方位、そしてプロ仕様のフルフレームオルソフォトカメラを統合しています。CHCNAVの点群および画像融合モデリングソフトウェアと組み合わせることで、AA10は3Dデータ取得と処理において、測量レベルの精度、効率性、そしてコスト効率を実現します。
- スキャナ
- CHCNAV社製
- レーザークラス
- 1
- ショット数
- 最大500,000点/秒
- リターン数
- 最大8
- 視野角
- 75左右°×前後°
- 位置精度
- 5 (1σ,@ 150 m)mm
- GNSS/IMU
- CHCNAV
- 内蔵カメラ
- 〇
- 重量
- 1.55kg
現場で問われる観点から、本機の選定理由をまとめました。
高精度LiDAR技術により、比類のない精度を実現します。5mmの繰り返し距離精度と2～5cmの絶対精度を提供します。複雑な環境下でも、信頼性の高い詳細なデータでマッピングプロジェクトを強化します。
最大800mの計測範囲と毎秒50万点のスキャンで、測量範囲を拡大できます。広範囲を効率的かつ高精細にカバーし、測量生産性を最大限に高めます。
最大8つのターゲットエコーによる高度なマルチターゲット機能を活用することで、密集した植生を効果的に透過できます。地表面取得機能の向上により、困難な環境下でも高精度なDEM（デジタル標高モデル）およびDSM（デジタル表面モデル）を作成できます。
内蔵の45メガピクセル正射投影カメラで、高精細な画像を撮影できます。高解像度の点群データとオルソモザイク画像を生成し、優れた3Dモデル再構築とリアルなテクスチャを実現します。
メーカー公開値を VS SENSING MARKET の統一フォーマットで表示しています。
スキャナ系
- スキャナ
- CHCNAV社製
- レーザークラス
- 1
- ショット数
- 最大500,000点/秒
- リターン数
- 最大8
- 視野角
- 75左右°×前後°
- レーザーレンジ
- 最大800m
- スキャンスピード
- 最大250（選択可）lines/sec
- スキャンパターン
- 前方に湾曲
GNSS/IMU系
- GNSS/IMU
- CHCNAV
- IMU観測レート
- 500Hz
- 後処理姿勢角精度
- 0.006
- 後処理方位角精度
- 0.019
精度系
- 位置精度
- 5 (1σ,@ 150 m)mm
- 正確度
- 15 (1σ,@ 150 m)mm
- 最大計測飛行高度
- 最大317m
- MPiA
- 7
カメラ系
- 内蔵カメラ
- 〇
- 解像度
- 45MP
- 最小シャッター間隔
- 1秒
物理系
- 本体寸法
- 210×112×131横×縦×高さ mm
- 重量
- 1.55kg
- 動作温度
- -20～+50℃
- 防塵防滴性能
- IP64
One axis. Every brand.
| Preview | |||||||
|---|---|---|---|---|---|---|---|
スキャナ | CHCNAV社製 | CHCNAV社製 | CHCNAV社製 | RIEGL miniVUX-3 | Hesai XT32M | Yellowscan社製 | RIEGL VUX-120²³ |
レーザークラス | 3R | 3R | 1 | 1 | 1 | 1 | 1 |
ショット数(点/秒) | 最大2,000,000点/秒 | 最大2,000,000点/秒 | 最大500,000点/秒 | 最大300,000点/秒 | 最大640,000点/秒 | 最大500,000点/秒 | 最大2,400,000点/秒 |
リターン数 | 最大16 | 最大16 | 最大8 | 最大5 | 最大3 | 最大5 | 最大32 |
