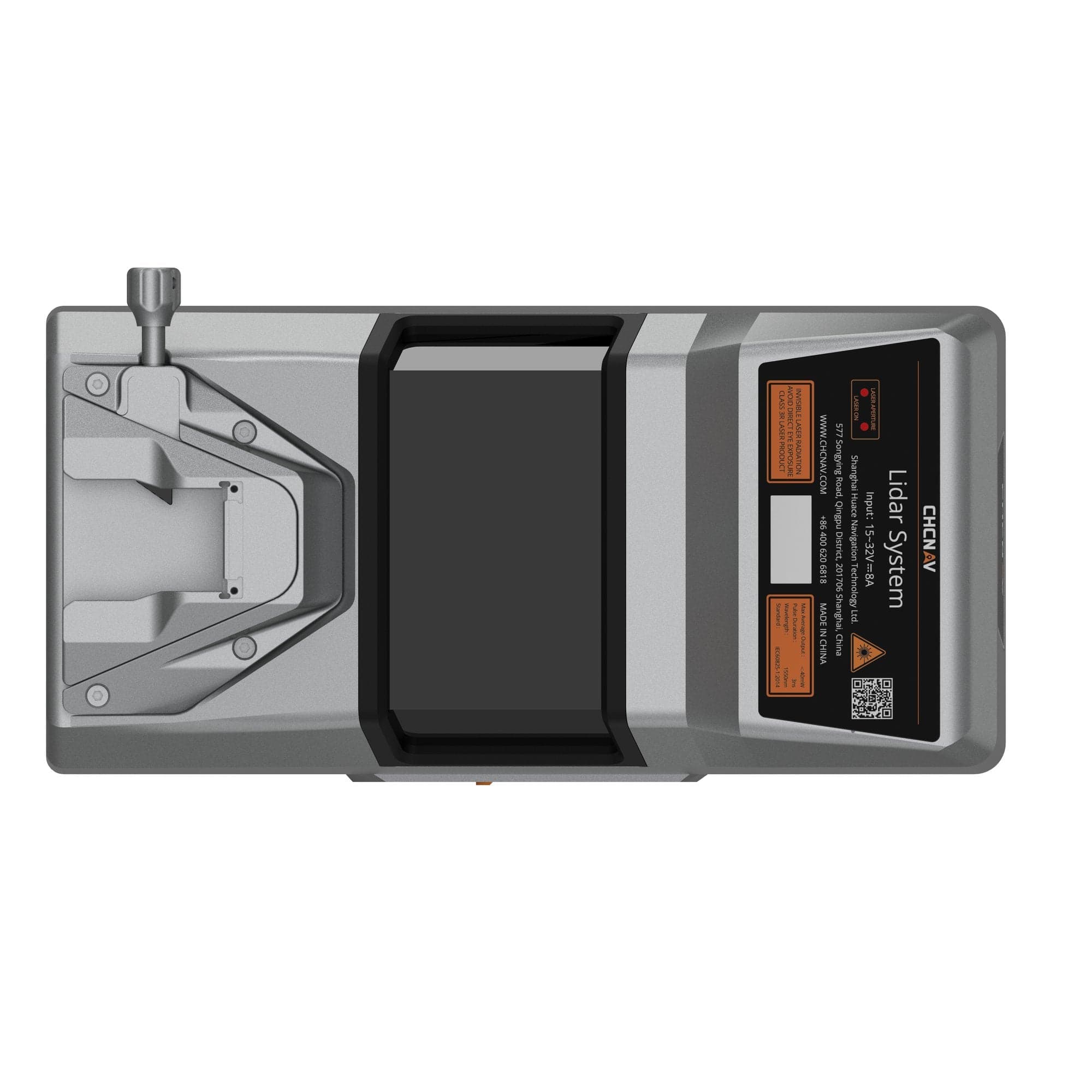

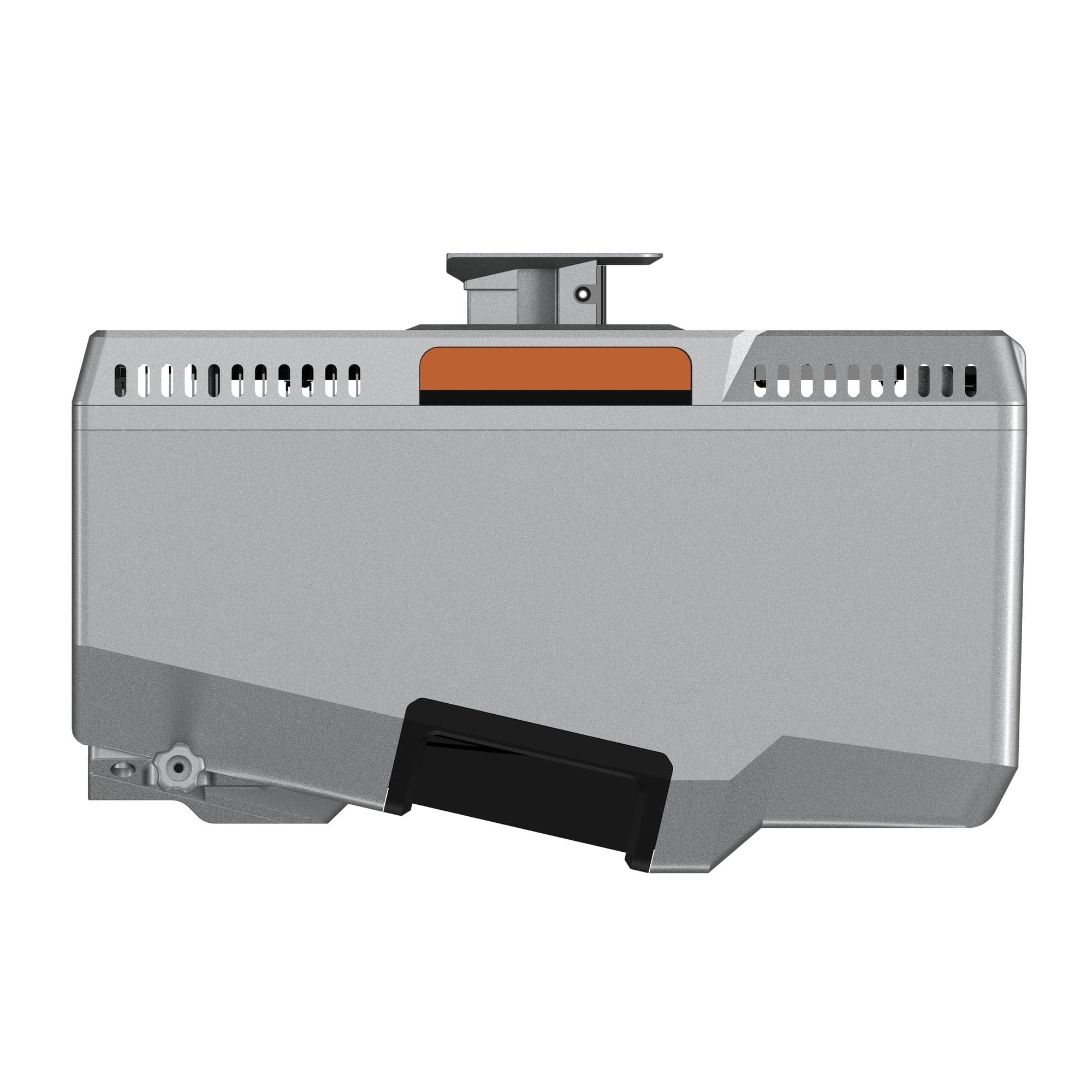

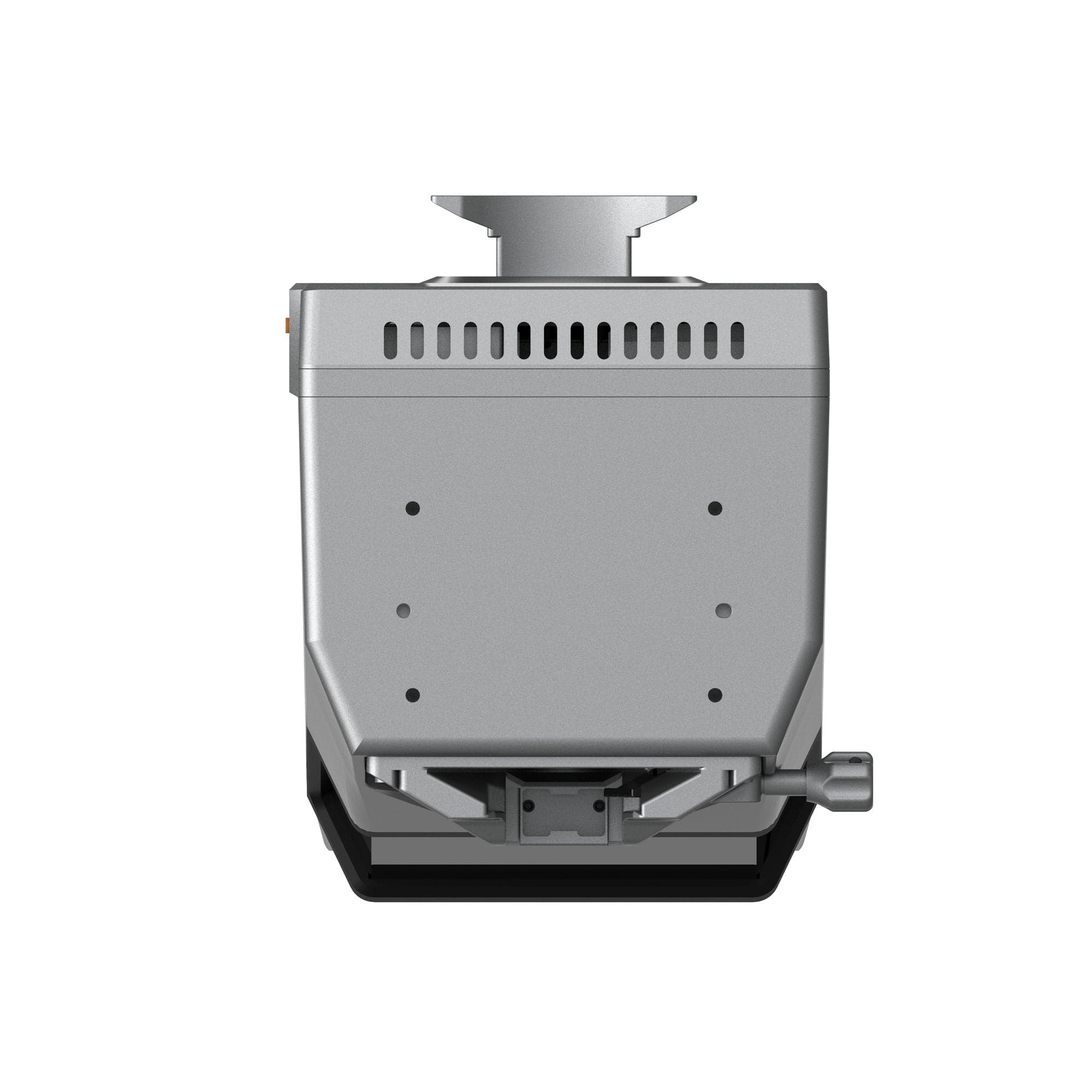

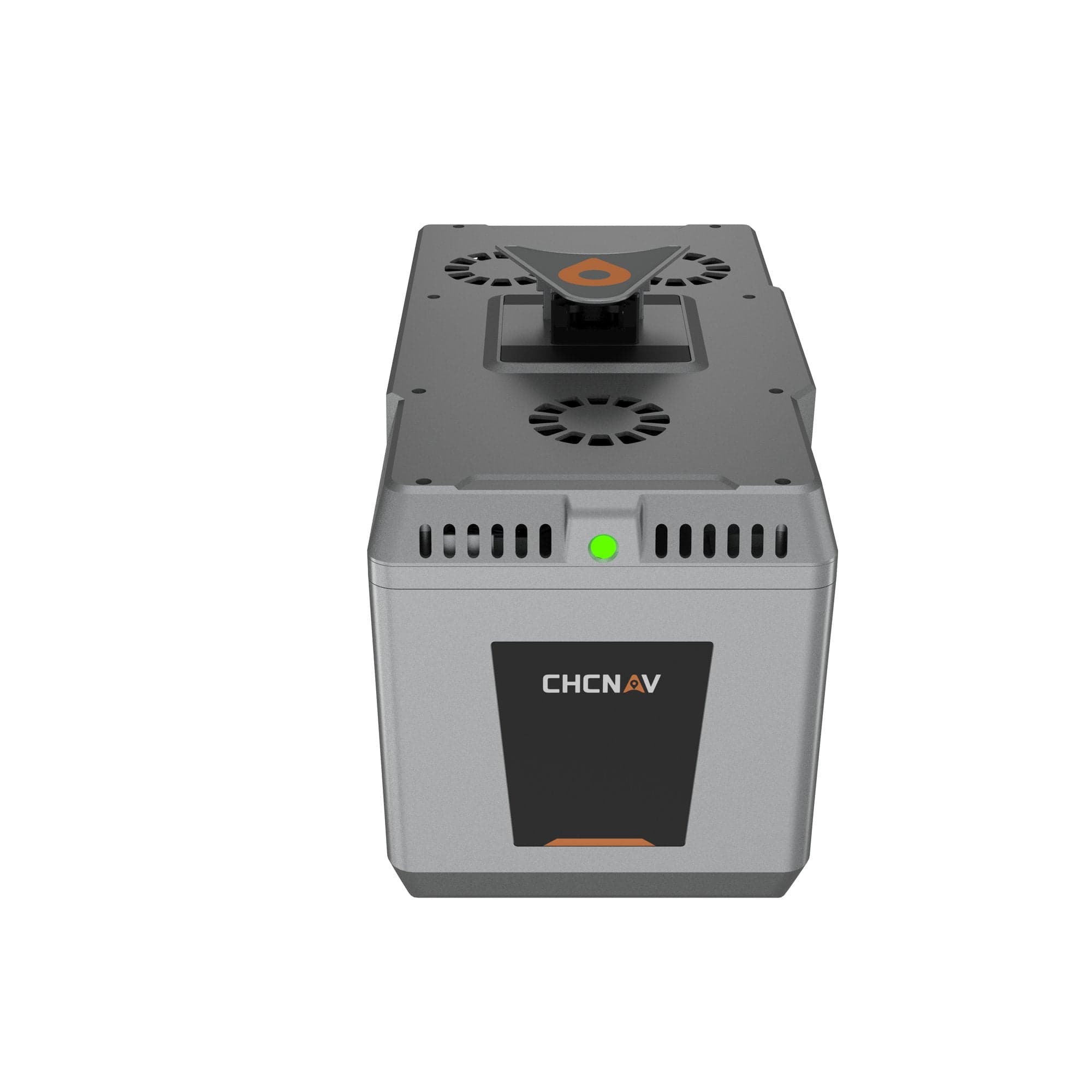

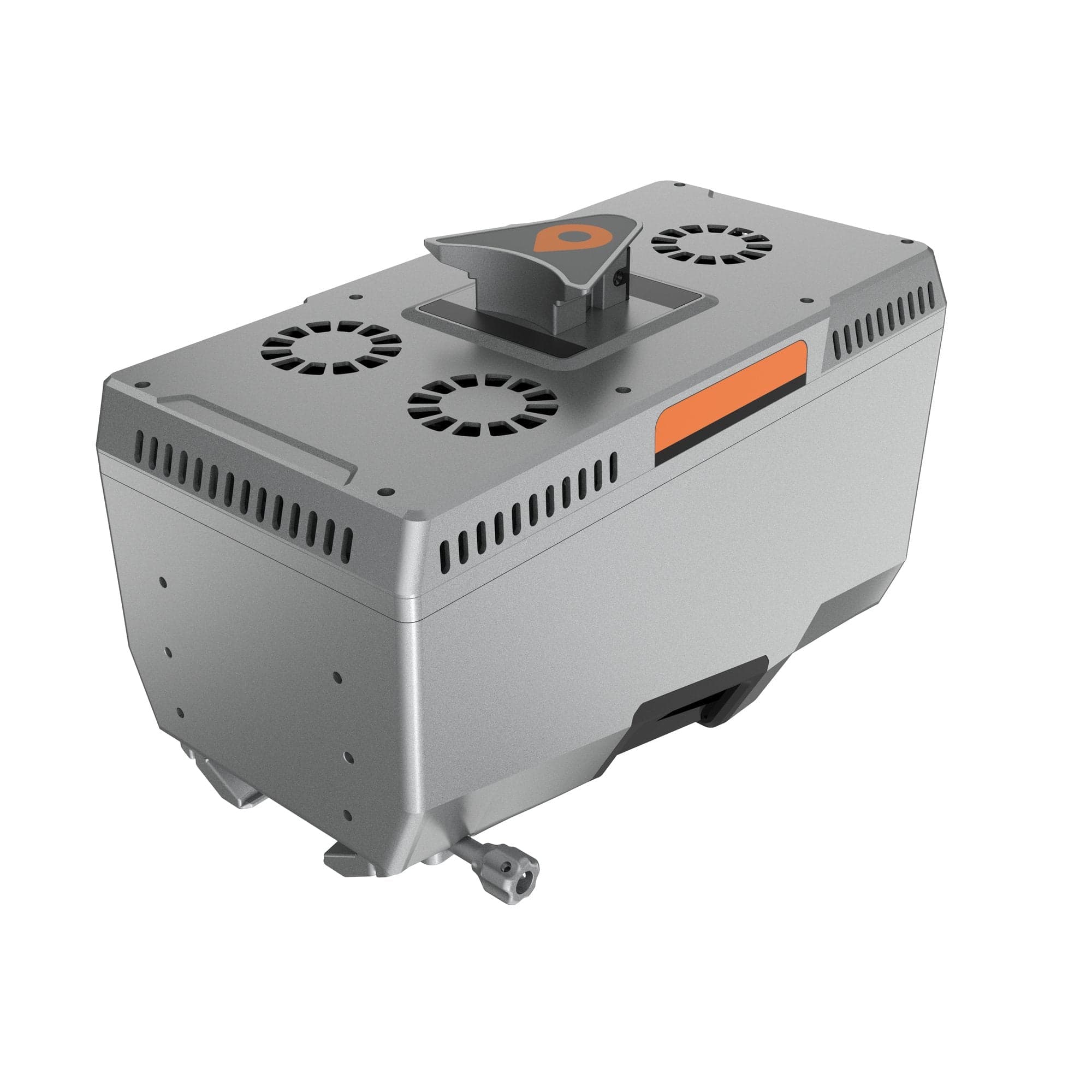

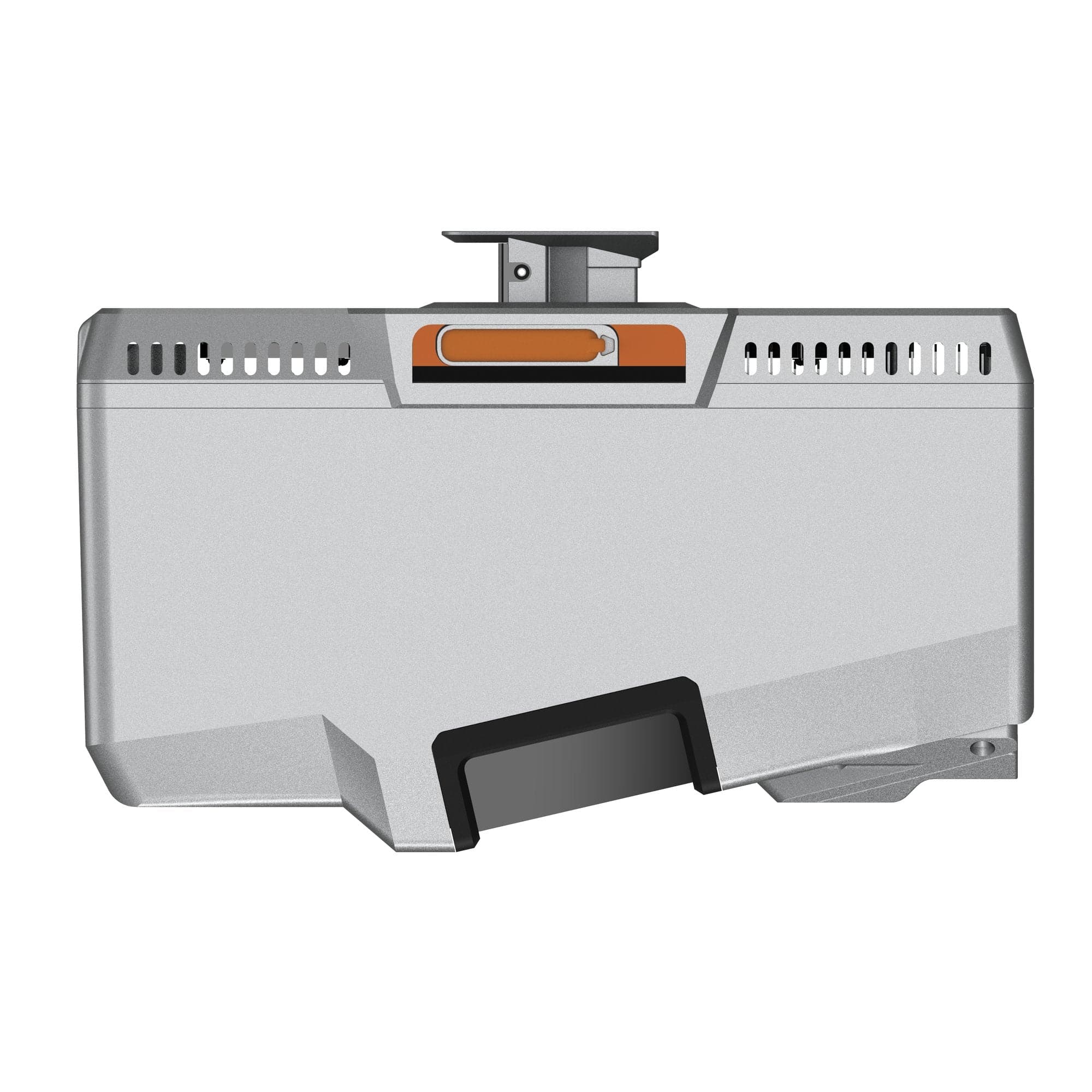

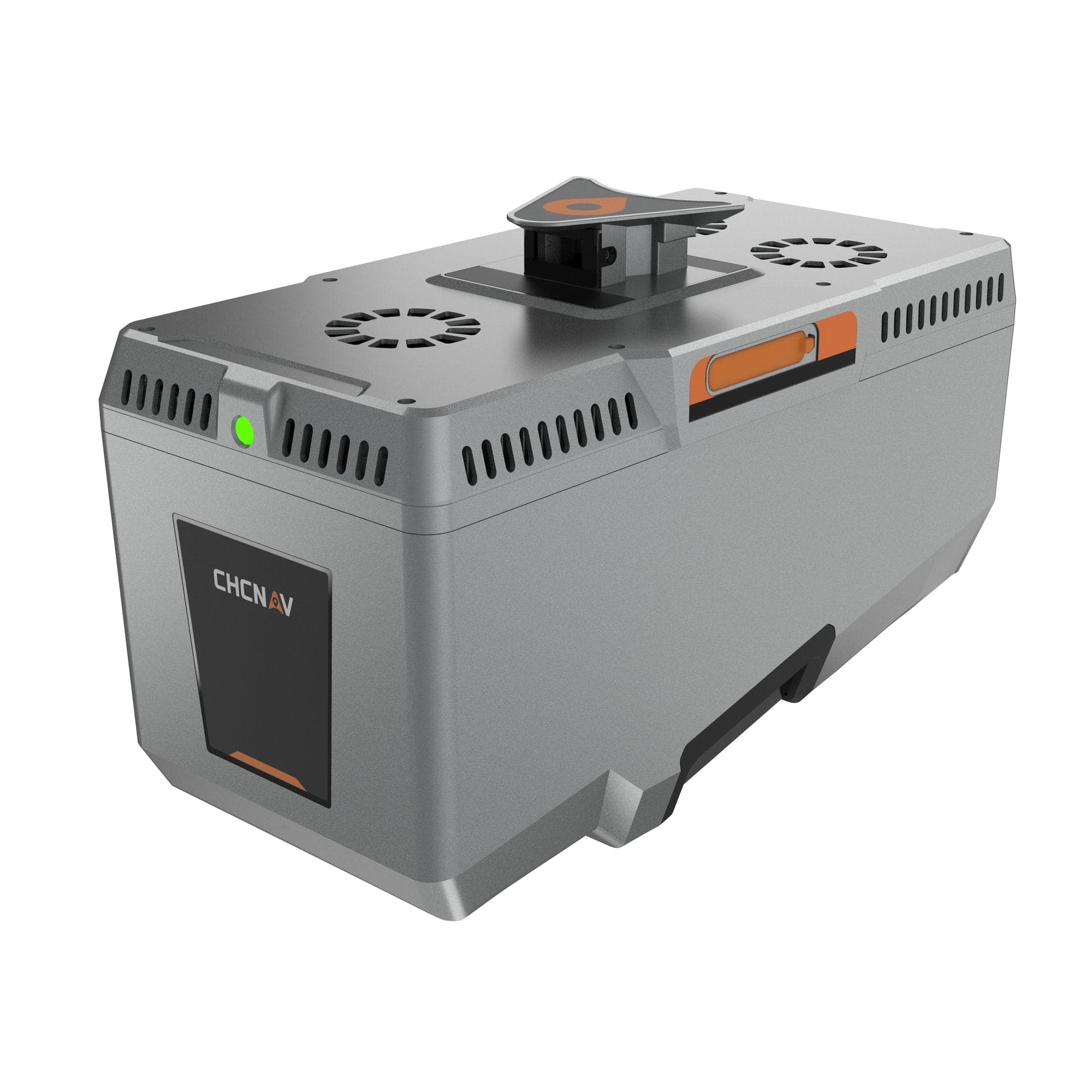

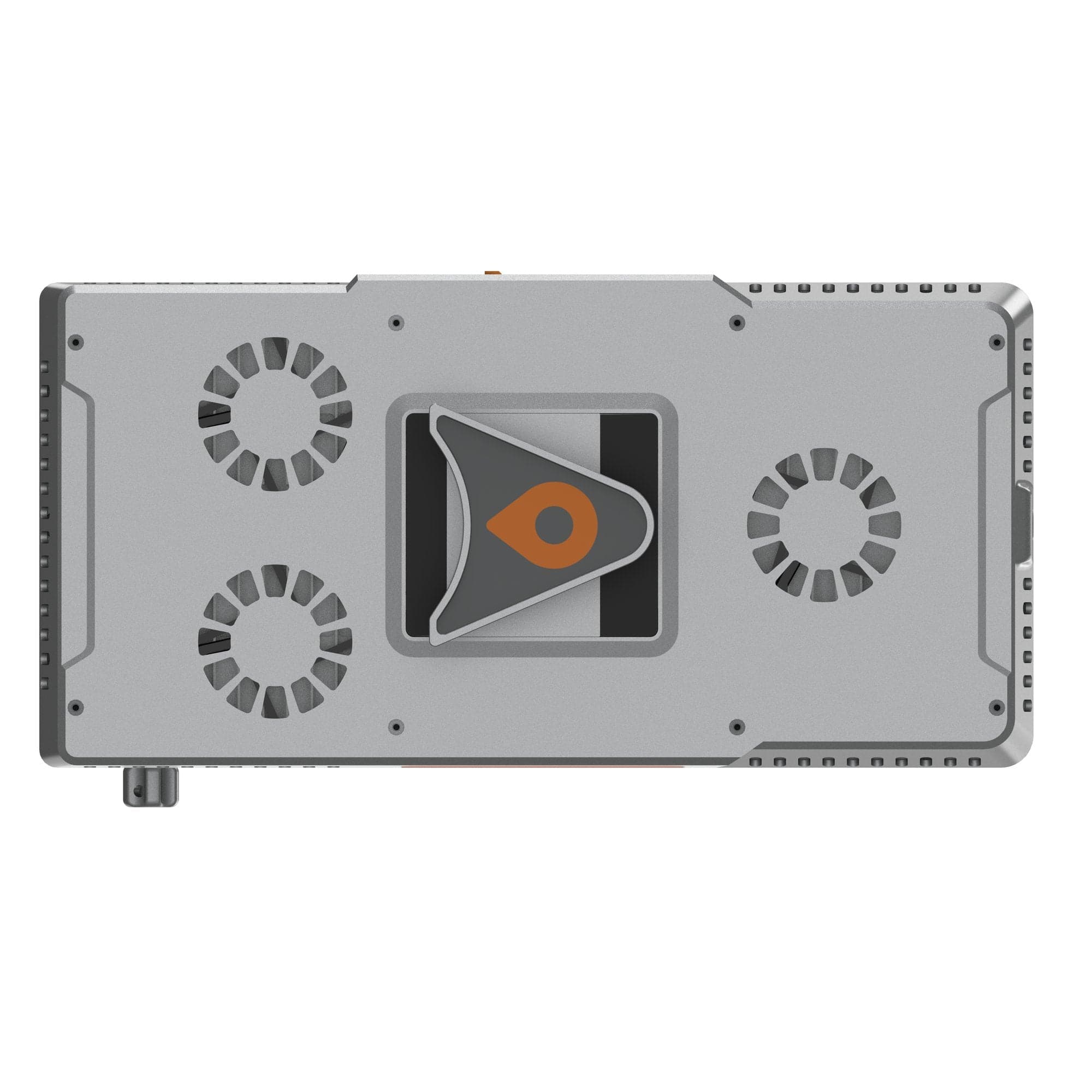

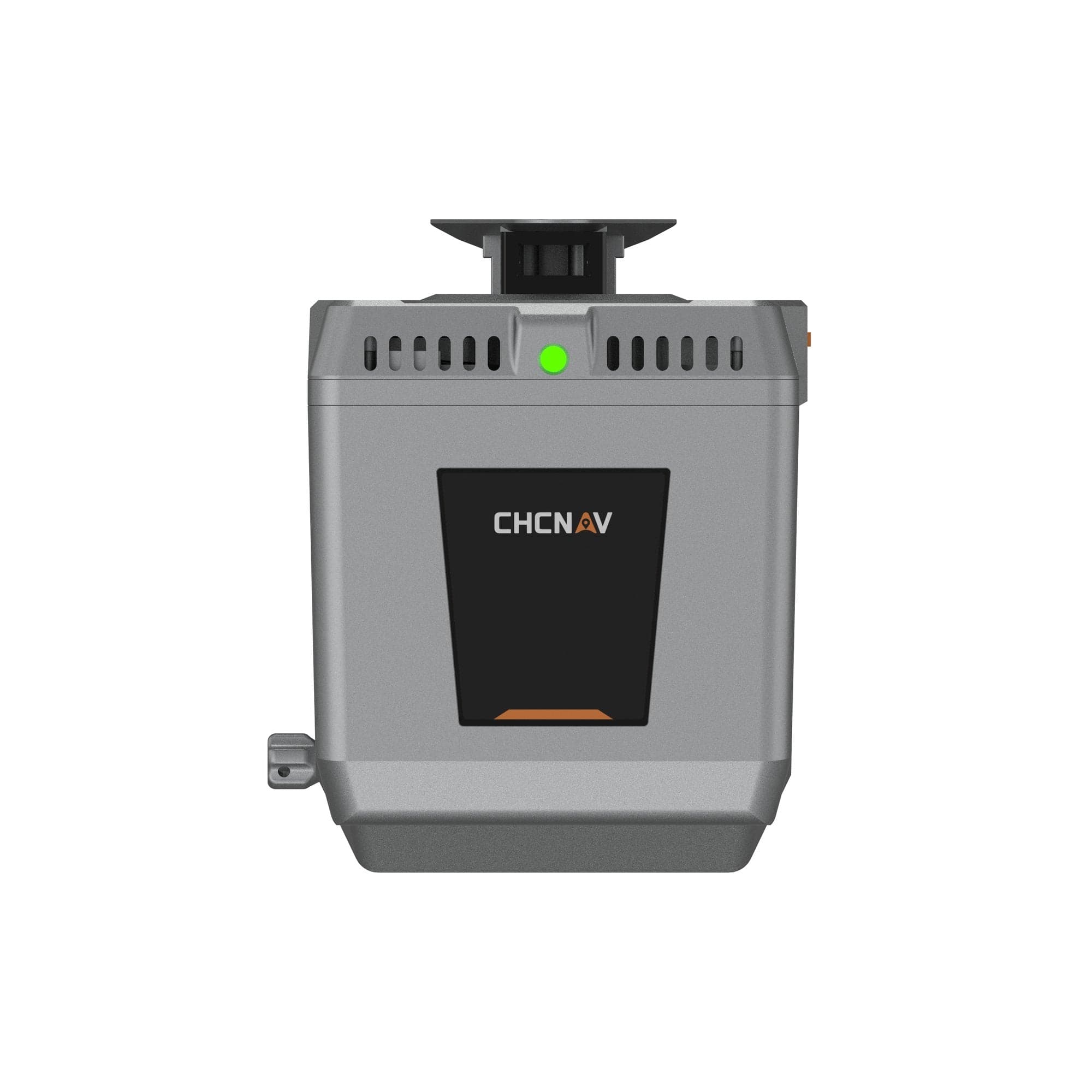

CHCNAV AlphaAir15P
AlphaAir 15は、高密度データ取得が不可欠な大規模運用向けに設計された、軽量かつ高性能な航空LiDARシステムです。最大1800メートルの測距範囲と毎秒200万パルスのパルス生成能力を備えたAA15は、回廊マッピング、都市計画、植生分析など、マッピングおよび地理空間アプリケーションに最適です。コンパクトな設計により、UAV、小型航空機、ヘリコプターへの容易な統合が可能です。
Built for fieldwork.
現場で問われる4つの観点で、本機の選定理由をまとめました。
AA15は、CHCNAV独自の特許技術である傾斜プリズム技術を採用し、最大150メートルまでの長距離スキャンにおいて15mmの直線精度を実現します。この高精度により、高密度点群データが不可欠な回廊マッピングなどの複雑なプロジェクトにおいて、信頼性の高いデータが得られます。
AA15は最大通信距離1800メートル、最大飛行高度700メートルを実現しており、高速道路、鉄道、パイプラインの点検といった回廊マッピング用途において、ポイントロスを最小限に抑えながら広範囲をカバーすることが可能です。
AA15は、高度なマルチターゲット機能を備え、レーザーパルス1回あたり最大16個の反射波に対応することで、密集した植生を貫通する能力に優れています。これにより、より多くの地表点を検出できるため、森林地帯における包括的なデータ収集が可能となり、地形モデルの精度向上につながります。
AA15は、CHCNAVの45MPおよび61MPフルフレームキャリブレーション済みカメラ、130MPハーフフレーム斜めカメラなど、さまざまな外部カメラに対応しています。高解像度画像とLiDARデータの統合により、3Dモデルとテクスチャマッピングの品質が向上します。
Unified spec sheet.
メーカー公開値を VS SENSING MARKET の統一フォーマットで表示しています。
- スキャナ
- CHCNAV社製
- レーザークラス
- 3R
- ショット数
- 最大2000000点/秒
- リターン数
- 最大16
- 視野角
- 75左右°×前後°
- 位置精度
- 5 (1σ,@ 150 m)mm
- GNSS/IMU
- CHCNAV
- 内蔵カメラ
- ✕
- 重量
- 2.5kg
- スキャンスピード
- 最大600（選択可）lines/sec
- スキャンパターン
- 前方に湾曲
- レーザーレンジ
- 最大1800m
- IMU観測レート
- 600Hz
- 後処理姿勢角精度
- 0.005
- 後処理方位角精度
- 0.01
- 正確度
- 15 (1σ,@ 150 m)mm
- 最大計測飛行高度
- 最大700m
- MPiA
- 7
- 視野角
- 75×-水平°×垂直°
- 本体寸法
- 247×126×156横×縦×高さ mm
- 動作温度
- -20～+50℃
- 防塵防滴性能
- IP64
One axis. Every brand.
| Preview | |||||||
|---|---|---|---|---|---|---|---|
スキャナ | CHCNAV社製 | CHCNAV社製 | CHCNAV社製 | RIEGL miniVUX-3 | Hesai XT32M | Yellowscan社製 | RIEGL VUX-120²³ |
レーザークラス | 3R | 3R | 1 | 1 | 1 | 1 | 1 |
ショット数(点/秒) | 最大2000000点/秒 | 最大2000000点/秒 | 最大500000点/秒 | 最大300000点/秒 | 最大640000点/秒 | 最大500000点/秒 | 最大2400000点/秒 |
リターン数 | 最大16 | 最大16 | 最大8 | 最大5 | 最大3 | 最大5 | 最大32 |
