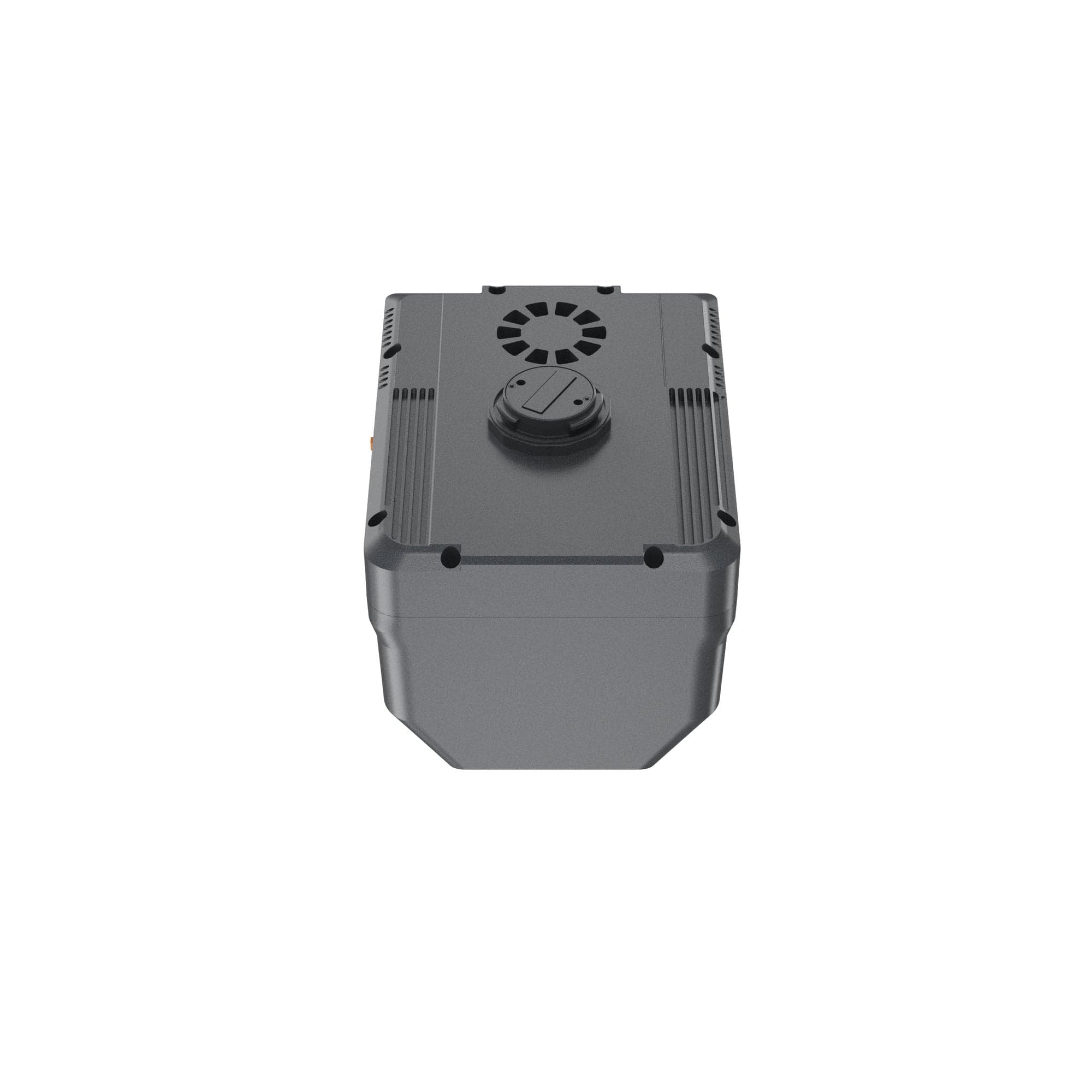

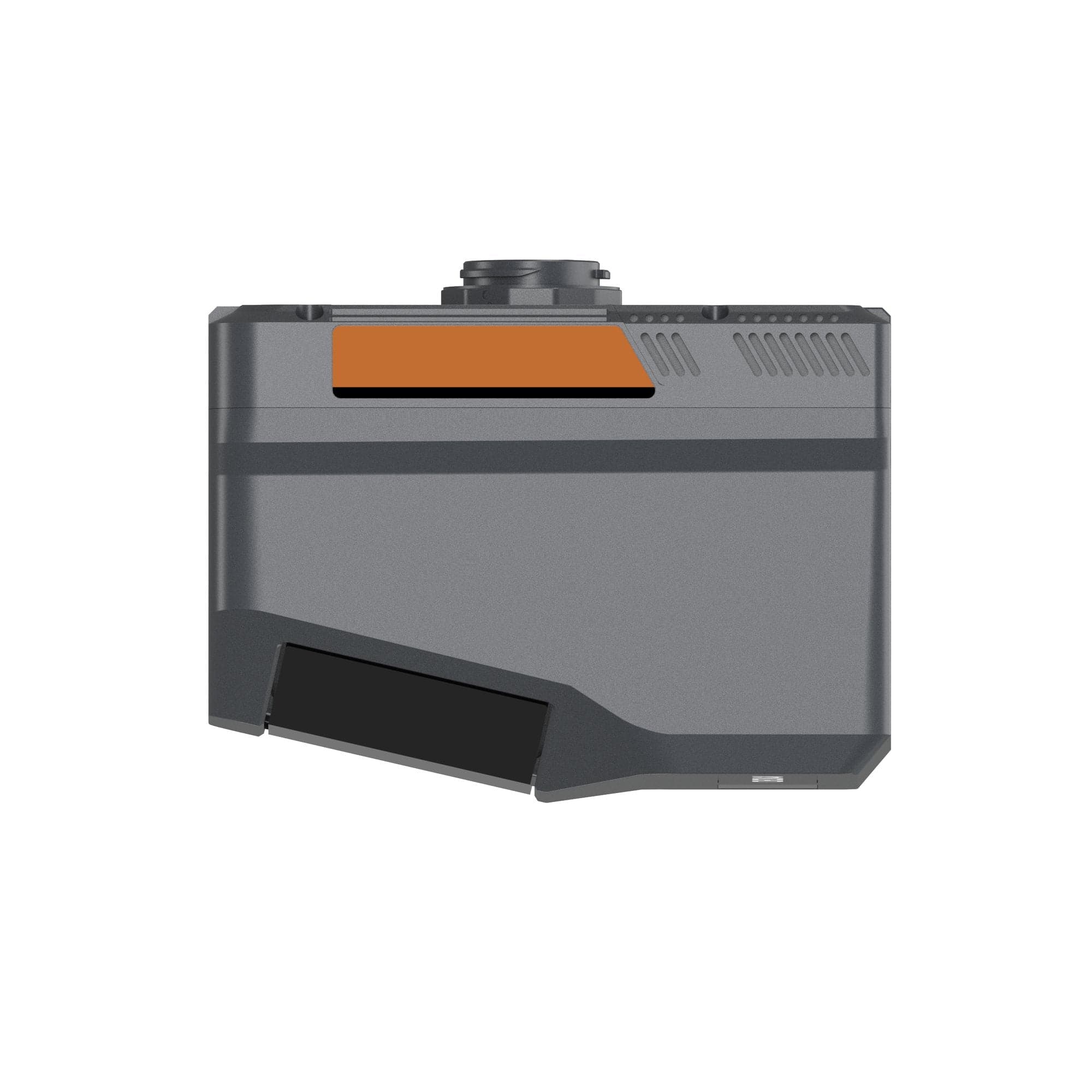

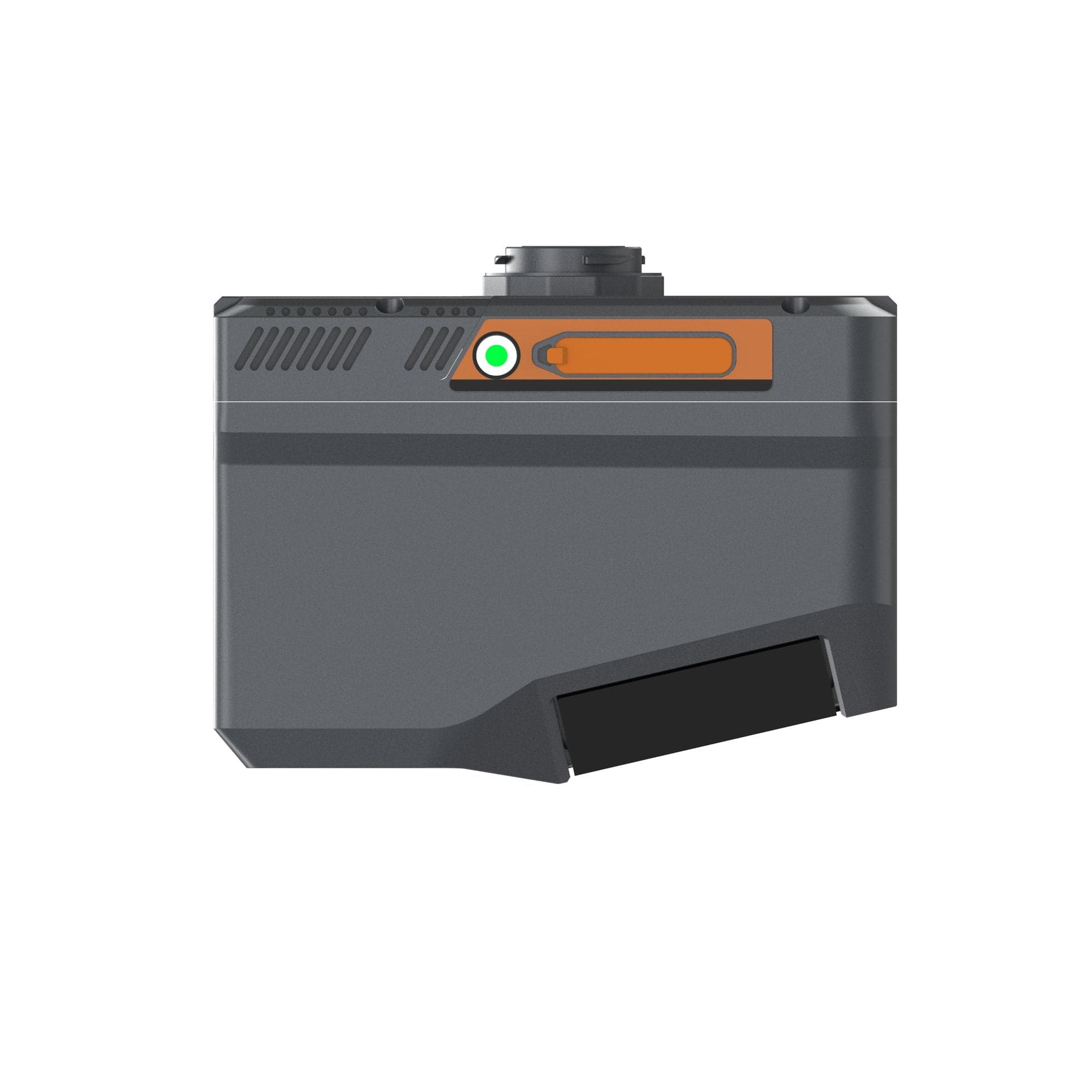

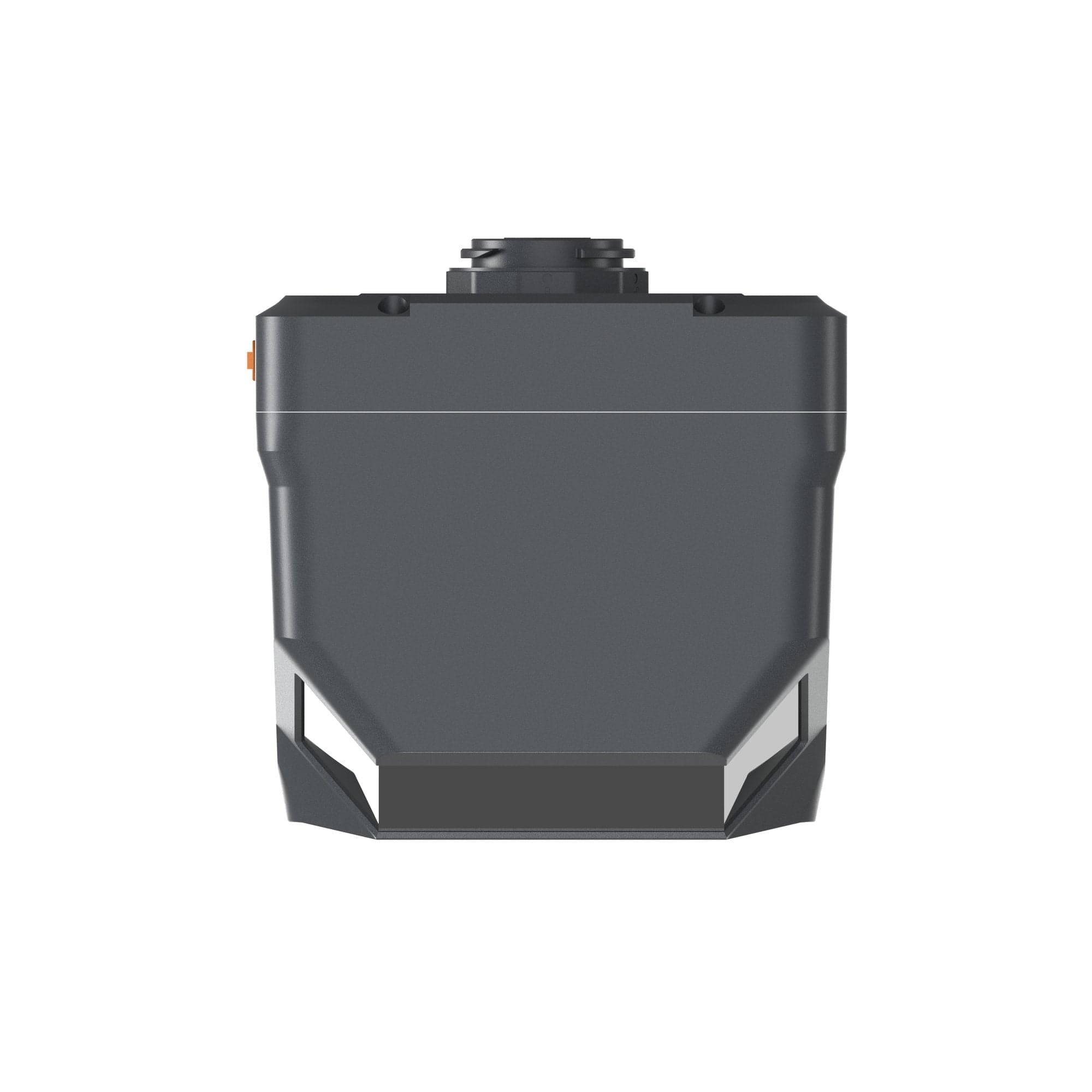

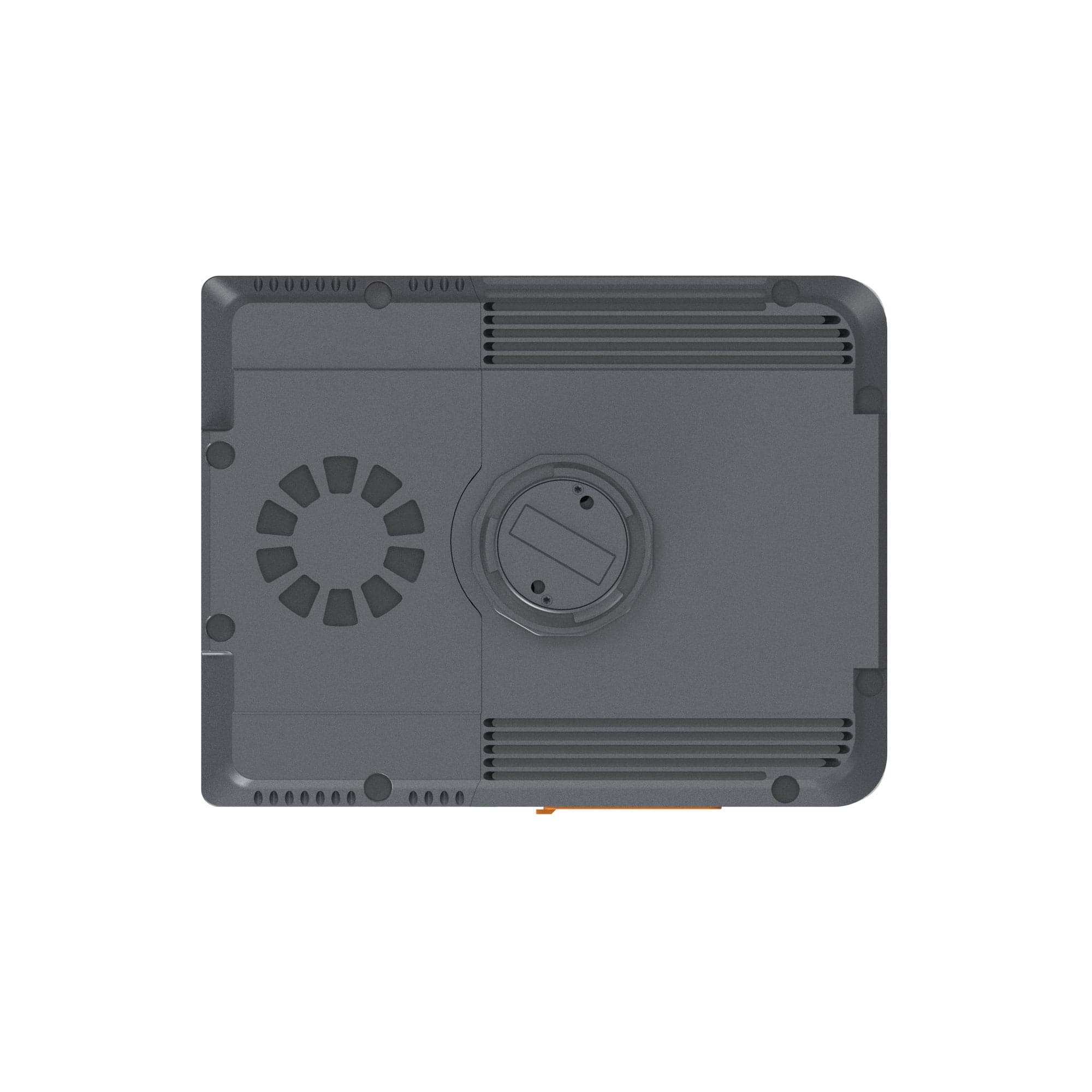

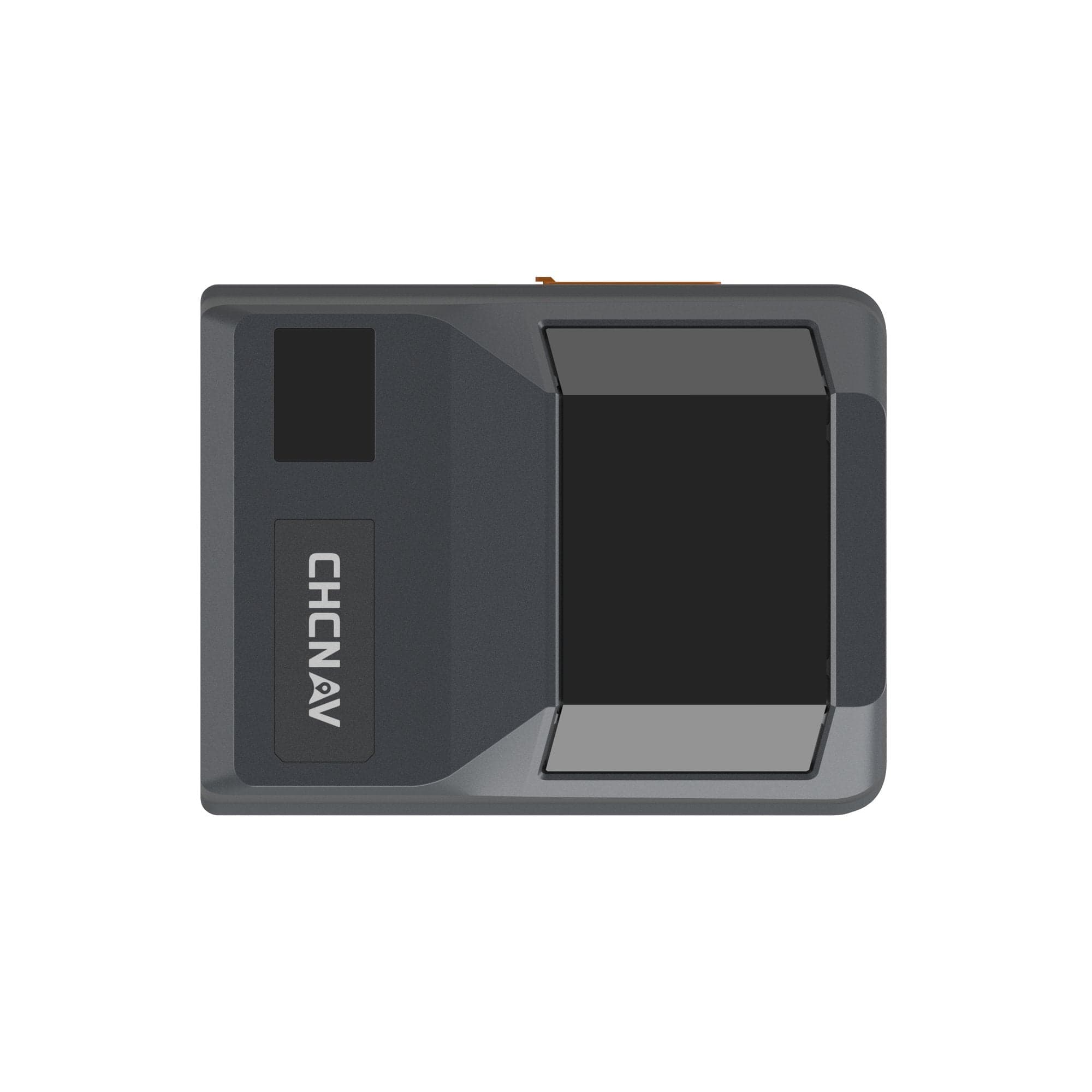

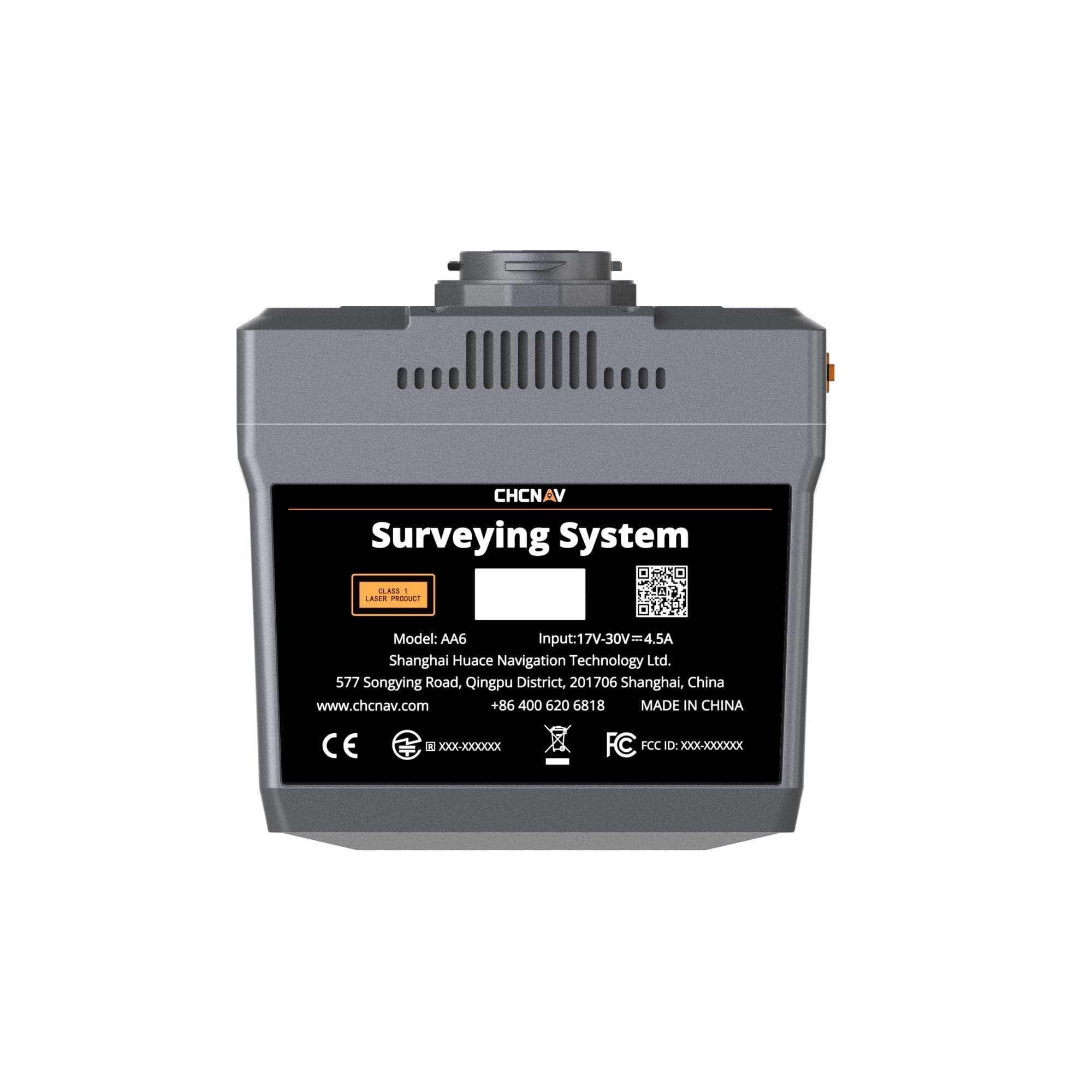

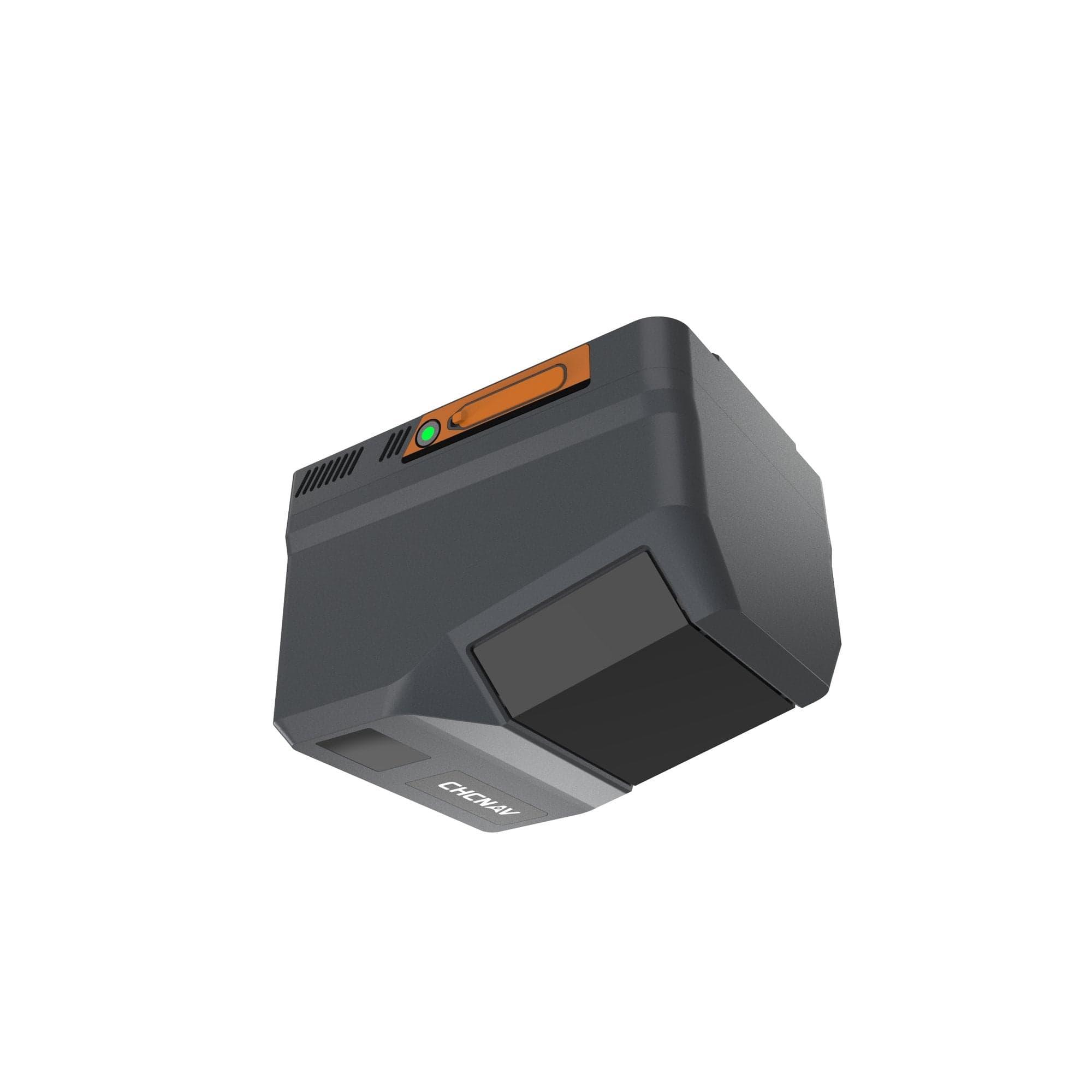

CHCNAV AlphaAir6
CHCNAV AlphaAir 6は、複雑で起伏の激しい地形における効率的な航空測量のために設計されています。次世代プリズムスキャン技術と高精度慣性航法システムを組み合わせたAA6は、最大2,100mの測距能力を実現し、地上100～600mの一般的な運用高度に対応しています。第5世代波形処理技術を搭載し、点群密度とデータ完全性を向上させています。
Built for fieldwork.
現場で問われる4つの観点で、本機の選定理由をまとめました。
AA6は、最大2,100mの測距能力を備えた改良型コアレーザーを搭載し、地上100～600mの一般的な飛行運用に対応します。0.3°/hのバイアス安定性を誇る高性能IMUと組み合わせることで、複雑で起伏の激しい地形においても、信頼性の高い性能と高精度な点群取得を実現します。
AA6は、7つのマルチピリオド機能を備えた第5世代RWPリアルタイム波形処理により、地上120mで最大1,000,000ポイント/秒（220ポイント/m²）、地上400mで最大200,000ポイント/秒（13ポイント/m²）の点群データを提供します。リアルタイムマルチピリオドアルゴリズムは、高いPRR条件下でもリアルタイムの点群生成をサポートします。
4/3型CMOSセンサーを搭載したAA6は、1億画素の高解像度画像撮影と、切り替え可能な2500万画素の撮影モードに対応しています。

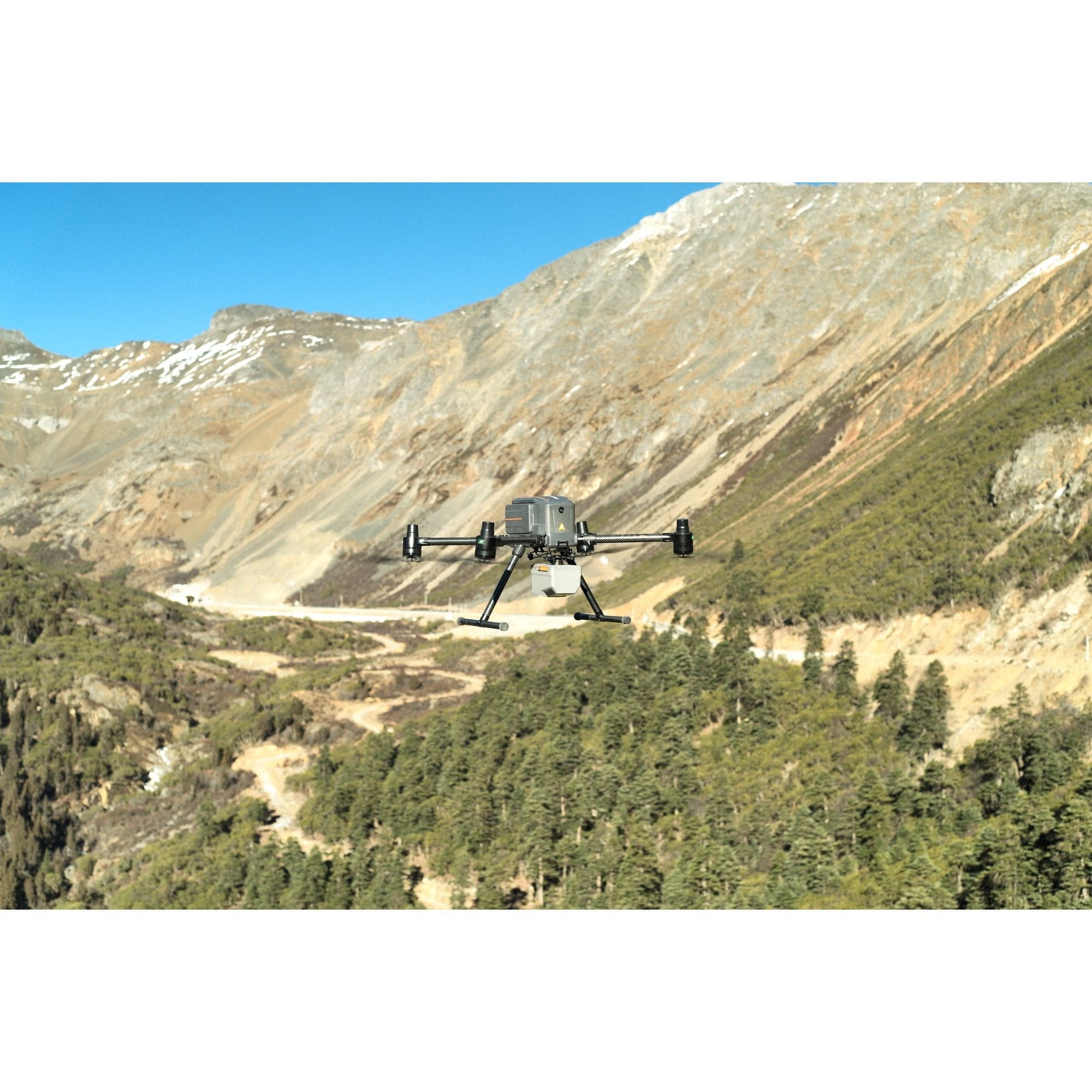

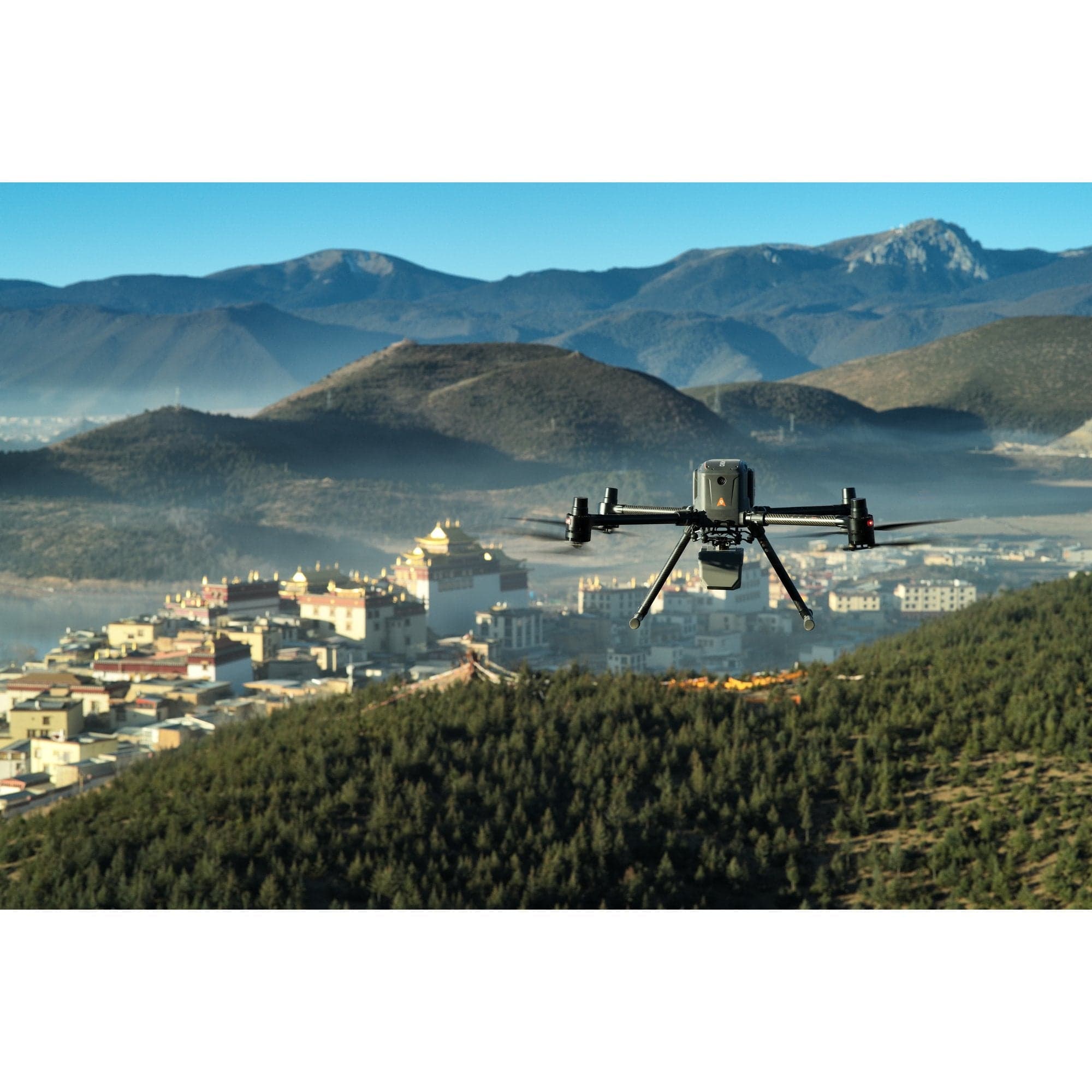

重量わずか1.35kgのAA6は、CHCNAV X500プラットフォーム上で、1回のミッションにつき最大50分の飛行時間と最大15km²の範囲をカバーする。
Unified spec sheet.
メーカー公開値を VS SENSING MARKET の統一フォーマットで表示しています。
- スキャナ
- CHCNAV社製
- レーザークラス
- 3R
- ショット数
- 最大2000000点/秒
- リターン数
- 最大16
- 視野角
- 90左右°×前後°
- 位置精度
- 5 (1σ,@ 150 m)mm
- GNSS/IMU
- CHCNAV
- 内蔵カメラ
- 〇
- 重量
- 1.35kg
- スキャンスピード
- 最大400(選択可）lines/sec
- スキャンパターン
- 前方に湾曲
- レーザーレンジ
- 最大2100m
- IMU観測レート
- 500Hz
- 後処理姿勢角精度
- 0.006
- 後処理方位角精度
- 0.015
- 正確度
- 15 (1σ,@ 150 m)mm
- MPiA
- 7
- 解像度
- 25MP
- 視野角
- 90×-水平°×垂直°
- 最小シャッター間隔
- 0.5秒
- 本体寸法
- 155×120×129横×縦×高さ mm
- 動作温度
- -20～+50℃
- 防塵防滴性能
- IP64
One axis. Every brand.
| Preview | |||||||
|---|---|---|---|---|---|---|---|
スキャナ | CHCNAV社製 | CHCNAV社製 | CHCNAV社製 | RIEGL miniVUX-3 | Hesai XT32M | Yellowscan社製 | RIEGL VUX-120²³ |
レーザークラス | 3R | 3R | 1 | 1 | 1 | 1 | 1 |
ショット数(点/秒) | 最大2000000点/秒 | 最大2000000点/秒 | 最大500000点/秒 | 最大300000点/秒 | 最大640000点/秒 | 最大500000点/秒 | 最大2400000点/秒 |
リターン数 | 最大16 | 最大16 | 最大8 | 最大5 | 最大3 | 最大5 | 最大32 |
